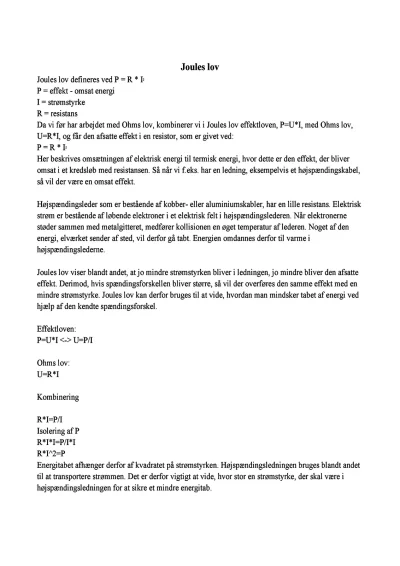

R = resistansDa vi før har arbejdet med Ohms lov, kombinerer vi i Joules lov effektloven, P=U*I, med Ohms lov, U=R*I, og får den afsatte effekt i en resistor, som er givet ved:P = R * I2Her beskrives omsætningen af elektrisk energi til termisk energi, hvor dette er den effekt, der bliver omsat i et kredsløb med resistansen. Så når vi f.eks. har en ledning, eksempelvis et højspændingskabel, så vil der være en omsat effekt.
Højspændingsleder som er bestående af kobber- eller aluminiumskabler, har en lille resistans. Elektrisk strøm er bestående af løbende elektroner i et elektrisk felt i højspændingslederen. Når elektronerne støder sammen med metalgitteret, medfører kollisionen en øget temperatur af lederen. Noget af den energi, elværket sender af sted, vil derfor gå tabt. Energien omdannes derfor til varme i højspændingslederne.
Joules lov viser blandt andet, at jo mindre strømstyrken bliver i ledningen, jo mindre bliver den afsatte effekt. Derimod, hvis spændingsforskellen bliver større, så vil der overføres den samme effekt med en mindre strømstyrke. Joules lov kan derfor bruges til at vide, hvordan man mindsker tabet af energi ved hjælp af den kendte spændingsforskel. Effektloven:P=U*I <-> U=P/IOhms lov:
U=R*I KombineringR*I=P/IIsolering af PR*I*I=P/I*IR*I^2=PEnergitabet afhænger derfor af kvadratet på strømstyrken. Højspændingsledningen bruges blandt andet til at transportere strømmen. Det er derfor vigtigt at vide, hvor stor en strømstyrke, der skal være i højspændingsledningen for at sikre et mindre energitab.
