Magnetisme og el: beskrivelse af tre forsøg

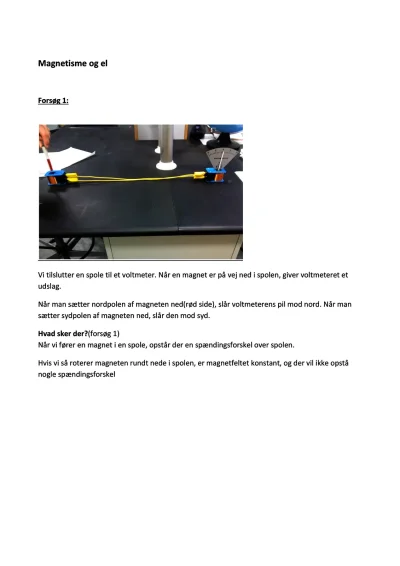

Vi tilslutter en spole til et voltmeter. Når en magnet er på vej ned i spolen, giver voltmeteret et udslag.

Når man sætter nordpolen af magneten ned(rød side), slår voltmeterens pil mod nord. Når man sætter sydpolen af magneten ned, slår den mod syd.

Hvad sker der?(forsøg 1)Når vi fører en magnet i en spole, opstår der en spændingsforskel over spolen.

Hvis vi så roterer magneten rundt nede i spolen, er magnetfeltet konstant, og der vil ikke opstå nogle spændingsforskel

Forsøg 2:

En elektromagnets poler kan findes med en magnetnål.

En elektromagnet består af en isoleret ledning, der er viklet omkring en jernkerne. Elektromagneten vil kun være magnetisk, når der går strøm i ledningen.Man kan finde ud af en elektromagnetens poler ved en magnetnål. Når magnetnålens nordpol bliver frastødt af elektromagneten, har elektromagneten nordpol i den ende.

Man griber jernet med sin højre hånd, så tommelfingeren kommer til at være på den flade side af sømmet. Nordpolen vil være der hvor man har sin tommelfinger

Forsøg 3(HC. Ørsteds forsøg):

HC. Ørsted opdagede at der var et magnetfelt omkring en ledning.

DC7V

Vi sender strøm gennem ledningen, for at se om en elektrisk strøm påvirker en magnetnål.- Magnetnålen giver et udslag. Så der må være et magnetfelt.Magnetnålen slår forskelligt ud alt efter om man holder ledningen over eller under magnetnålen.
