[NAVN A]
Au648718
Adgangskursus fysik
Kr. Bahr 9. februar 2008
EL.4 (Kredsløb m.m.)
Opg.1
Data :
U0
= 95 V
Ri
= 1, 0 ?
R1
= 7, 5 ?
R2
= 60 ?
R3
= 30 ?
R4
= 90 ?
R5
= 17 ?

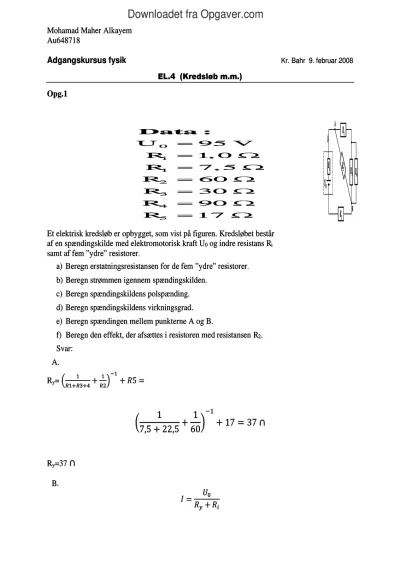

Et elektrisk kredsløb er opbygget, som vist på figuren. Kredsløbet består af en spændingskilde med elektromotorisk kraft U0 og indre resistans Ri samt af fem ”ydre” resistorer.
a) Beregn erstatningsresistansen for de fem ”ydre” resistorer. b) Beregn strømmen igennem spændingskilden.
c) Beregn spændingskildens polspænding.
d) Beregn spændingskildens virkningsgrad.
e) Beregn spændingen mellem punkterne A og B.
f) Beregn den effekt, der afsættes i resistoren med resistansen R2. Svar:
A.
1
1
Ry= (????1+????3+4 + ????2)
?1
+ ????5 =
1
1 ?1
(
+ ) + 17 = 37 ?
7,5 + 22,5 60
Ry=37 ?
B.
????=
????0
???????? + ????????
[NAVN A]
Au648718
????=
95
= 2,5 ????
37 + 1
C. ???????? = ????. ????????
???????? = 2,5.37 = 92,5 ????
D. ???????? = ???????? . ???? 2
???????? = 37. 2,52 =231,25 W
???????????????? = ????0 . ????
???????????????? = 95.2,5 = 237,5 ????
???????? ????=
???????????????? ????=
231,25
= 0,9736842
