Transformer: sammenhæng mellem strøm, spænding og viklinger

Formålet med dette forsøg er og finde sammenhængen mellem strøm spænding og viklinger i transformatoren. At transformere op, transformere ned, tab og effektivitet.

Teori:

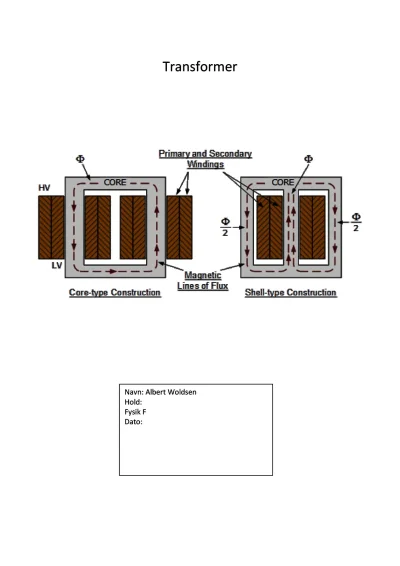

Der er flere former og opsætninger på transformer. Der er den første på billedet som vi har brugt, den er ikke så effektiv pga. kun noget af magnetfeltet bliver brugt, og viklingerne ligger ikke så tæt. Så der den anden type på billedet, hvor viklingerne nærmest er viklet sammen og hvor jernen følger magnetfeltet begge sider rund om spolerne, som også er meget mere effektiv.

Forholdet mellem strøm, spænding og viklinger er den samme. Hvis vi har flere viklinger på primær siden, vil volten falde og amperene stige, på sekundær siden. Omvend hvis vi har færre viklinger på primær siden, vil volten stige og amperene falde på sekundær siden. For eksempil, hvis vi på primærsiden har 200 viklinger, 230 volt og 16 ampere, og på sekundær siden har 20 viklinger, vil vi på sekundærsiden få 23 volt og 160 ampere. Forholdet er derfor 10:1 hele vejen igennem.

Up= 230V Ip=16A Np=200n=10 Us=23V Is=160A Ns=20

Udregning af forholdet (n): 23023=10

Regner man ud ved at tage og dividere enten spændingen eller amperene på primær siden og dividere med enten spændingen eller amperene på sekundær siden
