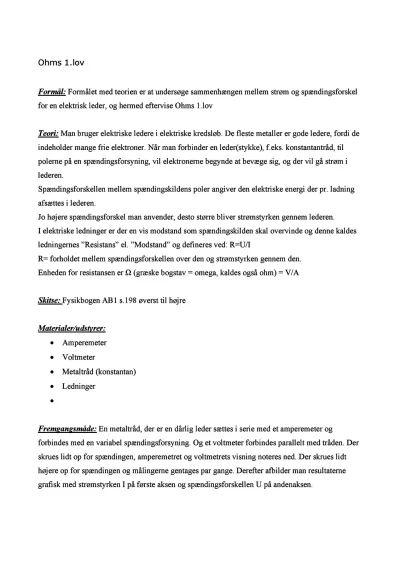

Ohms 1. lov, resistans og batterikarakteristik

Formål: Formålet med teorien er at undersøge sammenhængen mellem strøm og spændingsforskel for en elektrisk leder, og hermed eftervise Ohms 1.lov

Teori: Man bruger elektriske ledere i elektriske kredsløb. De fleste metaller er gode ledere, fordi de indeholder mange frie elektroner. Når man forbinder en leder(stykke), f.eks. konstantantråd, til polerne på en spændingsforsyning, vil elektronerne begynde at bevæge sig, og der vil gå strøm i lederen.

Spændingsforskellen mellem spændingskildens poler angiver den elektriske energi der pr. ladning afsættes i lederen.

Jo højere spændingsforskel man anvender, desto større bliver strømstyrken gennem lederen.

I elektriske ledninger er der en vis modstand som spændingskilden skal overvinde og denne kaldes ledningernes ”Resistans” el. ”Modstand” og defineres ved: R=U/I

R= forholdet mellem spændingsforskellen over den og strømstyrken gennem den.

Enheden for resistansen er ? (græske bogstav = omega, kaldes også ohm) = V/A

Skitse: Fysikbogen AB1 s.198 øverst til højre

Materialer/udstyrer:

Amperemeter

Voltmeter

Metaltråd (konstantan)

Ledninger

Fremgangsmåde: En metaltråd, der er en dårlig leder sættes i serie med et amperemeter og forbindes med en variabel spændingsforsyning. Og et voltmeter forbindes parallelt med tråden. Der skrues lidt op for spændingen, amperemetret og voltmetrets visning noteres ned. Der skrues lidt højere op for spændingen og målingerne gentages par gange. Derefter afbilder man resultaterne grafisk med strømstyrken I på første aksen og spændingsforskellen U på andenaksen.
