Styring af kar anlæg: el-diagrammer og komponenter

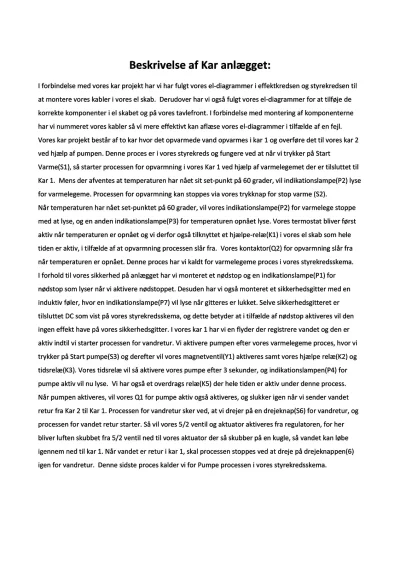

I forbindelse med vores kar projekt har vi har fulgt vores el-diagrammer i effektkredsen og styrekredsen til at montere vores kabler i vores el skab. Derudover har vi også fulgt vores el-diagrammer for at tilføje de korrekte komponenter i el skabet og på vores tavlefront. I forbindelse med montering af komponenterne har vi nummeret vores kabler så vi mere effektivt kan aflæse vores el-diagrammer i tilfælde af en fejl.

Vores kar projekt består af to kar hvor det opvarmede vand opvarmes i kar 1 og overføre det til vores kar 2 ved hjælp af pumpen. Denne proces er i vores styrekreds og fungere ved at når vi trykker på Start Varme(S1), så starter processen for opvarmning i vores Kar 1 ved hjælp af varmelegemet der er tilsluttet til Kar 1. Mens der afventes at temperaturen har nået sit set-punkt på 60 grader, vil indikationslampe(P2) lyse for varmelegeme. Processen for opvarmning kan stoppes via vores trykknap for stop varme (S2).

Når temperaturen har nået set-punktet på 60 grader, vil vores indikationslampe(P2) for varmelege stoppe med at lyse, og en anden indikationslampe(P3) for temperaturen opnået lyse. Vores termostat bliver først aktiv når temperaturen er opnået og vi derfor også tilknyttet et hjælpe-relæ(K1) i vores el skab som hele tiden er aktiv, i tilfælde af at opvarmning processen slår fra. Vores kontaktor(Q2) for opvarmning slår fra når temperaturen er opnået. Denne proces har vi kaldt for varmelegeme proces i vores styrekredsskema.
