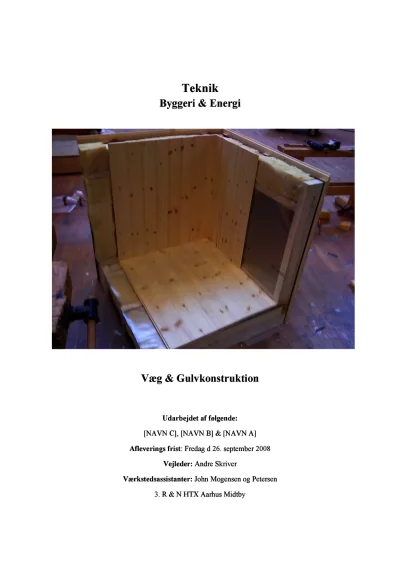

Væg og gulvkonstruktion i AutoCAD og SketchUp

Teknik

Byggeri & Energi

Væg & Gulvkonstruktion

Udarbejdet af følgende:

[NAVN C], [NAVN B] & [NAVN A]

Afleverings frist: Fredag d 26. september 2008

Vejleder: Andre Skriver

Værkstedsassistanter: John Mogensen og Petersen

3. R & N HTX Aarhus Midtby

Indholdsfortegnelse

Forside1

Introduktion og fremgangsmåde3

Introduktion:3

Fremgangsmåde (Alvidende fortæller):3

Oversigtstegning4

Materialer der er brugt til væg & gulvkonstruktionen5

Vægkonstruktionen5

Gulvkonstruktionen5

Plantetegning6

Plantetegning af gulvelement7

Snittetegning - højre8

Plantetegning - venstre9

Facadetegning10

Prisliste11

Gulvkonstruktion:11

Vægkonstruktion:11

Introduktion og fremgangsmåde

Introduktion:

Vi fik stillet opgaven at skulle tegne en gulv- og vægkonstruktion på computeren i programmet autoCAD og derefter bygge den ud fra dem. I denne rapport vil vi fortælle omkring arbejdsprocessen samt vise vores færdige produkt frem. Desuden har vi inddraget en prisliste for at give et indtryk af hvad det koster og m.m.

Fremgangsmåde (Alvidende fortæller):

Vi fik udleveret opgaveformuleringen og Sinan og Mohammed fandt hurtigt sammen i grupper. De følgende uger arbejdede Sinan og Mohammed med at tegne gulv- samt vægkonstruktionen i programmet ’’autoCAD 2009’’. Dette brugte de utrolig lang tid på, hvilket er godt for hvis forarbejdet er gjort godt og grundigt, bliver byggeprocessen utrolig nem og hurtig, hvilket det også blev. Vi fik desuden tegnet en model i programmet ’’sketch up’’.Da vi skulle starte på byggearbejdet i selve værkstedet fik vi [NAVN A] med i vores gruppe, da han ikke havde en gruppe. Vi brugte de følgende gange til at bygge vores gulv- og vægkonstruktion samt skrive rapporten. Der opstop små problemer undervejs med fejlmål og diverse, men det blev der straks rettet op på. Vi fik bygget konstruktionen samt skrevet rapporten inden tidsfristen, hvilket vi ikke kunne have klaret uden motivationen og arbejdssomheden fra gruppens alle tre medlemmer.
