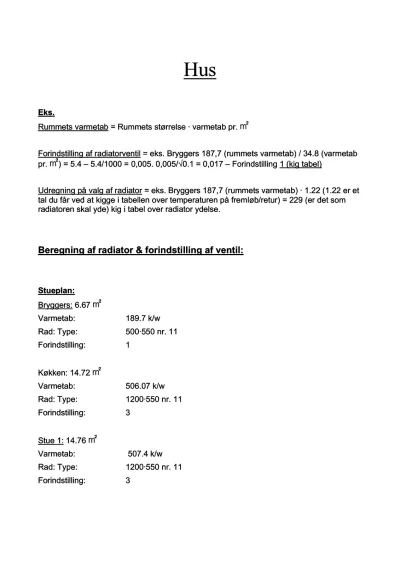

Beregning af varmesystem til hus

Forindstilling af radiatorventil = eks. Bryggers 187,7 (rummets varmetab) / 34.8 (varmetab pr. ) = 5.4 – 5.4/1000 = 0,005. 0,005/?0.1 = 0,017 – Forindstilling 1 (kig tabel)

Udregning på valg af radiator = eks. Bryggers 187,7 (rummets varmetab) ? 1.22 (1.22 er et tal du får ved at kigge i tabellen over temperaturen på fremløb/retur) = 229 (er det som radiatoren skal yde) kig i tabel over radiator ydelse.

Beregning af radiator & forindstilling af ventil:

Stueplan:

Bryggers: 6.67

Varmetab: 189.7 k/w

Rad: Type: 500?550 nr. 11

Forindstilling: 1

Køkken: 14.72

Varmetab: 506.07 k/w

Rad: Type: 1200?550 nr. 11

Forindstilling: 3

Stue 1: 14.76

Varmetab: 507.4 k/w

Rad: Type: 1200?550 nr. 11

Forindstilling: 3

Stue 3: 16.38

Varmetab: 563.14 k/w

Rad: Type: 900?550 nr. 21

Forindstilling: 2.5

Kammer: 13.4

Varmetab: 460.7 k/w

Rad: Type: 1100?550 nr. 11

Forindstilling: 3

Soveværelse: 10.54

Varmetab: 362.36 k/w

Rad: Type: 900?550 nr. 11

Forindstilling: 2

Bad: 4.95

Varmetab: 170.1 k/w

Rad: Type: 400?550 nr. 11

Forindstilling: 1

1 Sal:

Bad: 6.9

Varmetab: 237.27 k/w

Rad: Type: 400?550 nr. 21

Forindstilling: 2

Soveværelse: 32.36

Varmetab: 1112.5 k/w

Rad: Type: 1400?550 nr. 22

Forindstilling: N

Kammer: 13.48

Varmetab: 463.4 k/w

Rad: Type: 1100?550 nr. 11
