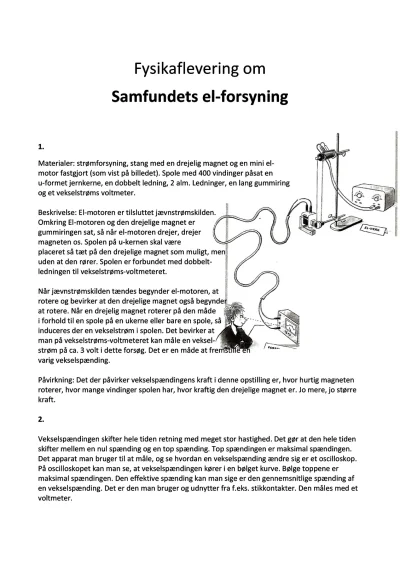

Samfundets elforsyning: vekselstrøm, transformere og elværker

Materialer: strømforsyning, stang med en drejelig magnet og en mini el-motor fastgjort (som vist på billedet). Spole med 400 vindinger påsat en

u-formet jernkerne, en dobbelt ledning, 2 alm. Ledninger, en lang gummiring og et vekselstrøms voltmeter.

Beskrivelse: El-motoren er tilsluttet jævnstrømskilden.

Omkring El-motoren og den drejelige magnet er

gummiringen sat, så når el-motoren drejer, drejer

magneten os. Spolen på u-kernen skal være

placeret så tæt på den drejelige magnet som muligt, men

uden at den rører. Spolen er forbundet med dobbelt-

ledningen til vekselstrøms-voltmeteret.

Når jævnstrømskilden tændes begynder el-motoren, at

rotere og bevirker at den drejelige magnet også begynder

at rotere. Når en drejelig magnet roterer på den måde

i forhold til en spole på en ukerne eller bare en spole, så

induceres der en vekselstrøm i spolen. Det bevirker at

man på vekselstrøms-voltmeteret kan måle en veksel-

strøm på ca. 3 volt i dette forsøg. Det er en måde at fremstille en

varig vekselspænding.

Påvirkning: Det der påvirker vekselspændingens kraft i denne opstilling er, hvor hurtig magneten roterer, hvor mange vindinger spolen har, hvor kraftig den drejelige magnet er. Jo mere, jo større kraft.

2.

Vekselspændingen skifter hele tiden retning med meget stor hastighed. Det gør at den hele tiden skifter mellem en nul spænding og en top spænding. Top spændingen er maksimal spændingen. Det apparat man bruger til at måle, og se hvordan en vekselspænding ændre sig er et oscilloskop. På oscilloskopet kan man se, at vekselspændingen kører i en bølget kurve. Bølge toppene er maksimal spændingen. Den effektive spænding kan man sige er den gennemsnitlige spænding af en vekselspænding. Det er den man bruger og udnytter fra f.eks. stikkontakter. Den måles med et voltmeter.
