Brydning af lys i plast: eftervisning af brydningsloven

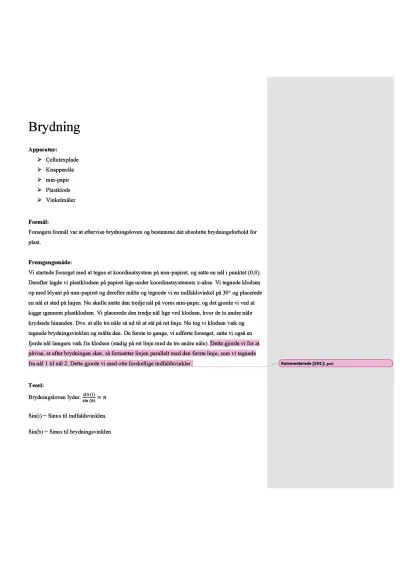

Brydning

Apparatur:

Cellutexplade

Knappenåle

mm-papir

Plastklods

Vinkelmåler

Formål:

Forsøgets formål var at eftervise brydningsloven og bestemme det absolutte brydningsforhold for plast.

Fremgangsmåde:

Vi startede forsøget med at tegne et koordinatsystem på mm-papiret, og satte en nål i punktet (0;0). Derefter lagde vi plastklodsen på papiret lige under koordinatsystemets x-akse. Vi tegnede klodsen op med blyant på mm-papiret og derefter målte og tegnede vi en indfaldsvinkel på 30° og placerede en nål et sted på linjen. Nu skulle sætte den tredje nål på vores mm-papir, og det gjorde vi ved at kigge igennem plastklodsen. Vi placerede den tredje nål lige ved klodsen, hvor de to andre nåle krydsede hinanden. Dvs. at alle tre nåle så ud til at stå på ret linje. Nu tog vi klodsen væk og tegnede brydningsvinklen og målte den. De første to gange, vi udførte forsøget, satte vi også en fjerde nål længere væk fra klodsen (stadig på ret linje med de tre andre nåle). Dette gjorde vi for at påvise, at efter brydningen sker, så fortsætter linjen parallelt med den første linje, som vi tegnede fra nål 1 til nål 2. Dette gjorde vi med otte forskellige indfaldsvinkler.

Teori:

Brydningsloven lyder: sin?(i)sin?(b)=n

Sin(i) = Sinus til indfaldsvinklen.
