Lysets brydning gennem en planparallel glasklods

Formålet med denne øvelse er, at undersøge en lysstråles gang gennem en planparallel glasklods. At bestemme brydningsforholdet n for glas.

TEORI / HYPOTESE

Da vi startede med at lave forsøget, vidste vi på forhånd at lyset ville bøje når det ramte glasset. Vi kendte også brydningsloven som er __

Øvelsen gik så ud på at finde ud af om dette var rigtigt og bevise det.

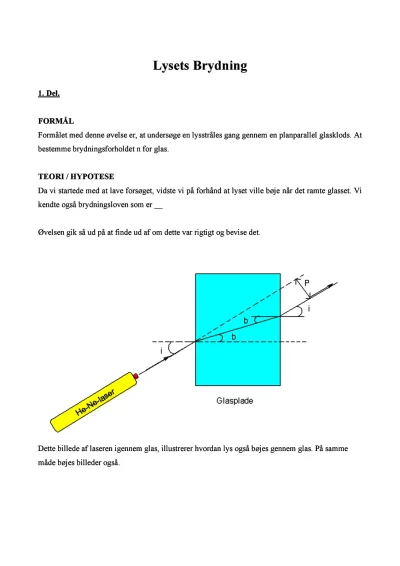

Dette billede af laseren igennem glas, illustrerer hvordan lys også bøjes gennem glas. På samme måde bøjes billeder også.

MATERIALE OG METODE

Til denne øvelse har vi brugt:

Gradpapir

Glasklods

Nogle nåle

En lineal

Blyant eller kuglepen

(Se tegning 1 som er vedlagt)

Øvelsen udføres på et stykke millimeterpapir- eller gradpapir).

Vi bestemme strålernes gang gennem glas, idet vi valgte indfaldsvinkler i = 15, 30, 45 og 60. Vi tegnede linjer, der danner disse vinkler med indfaldsloddet. Man ser ind gennem glasklodsen og der sættes en knappenål, hvor strålerne træder ind i glasklodsen og en anden længere ude på linjen. På den anden side af klodsen sættes én knappenål, så den tilsyneladende står på linje med de to første. Herefter kan strålegangen tegnes.

RESULTATER

i []

15

30

45

60

h [cm]

3,3

6,6

9
