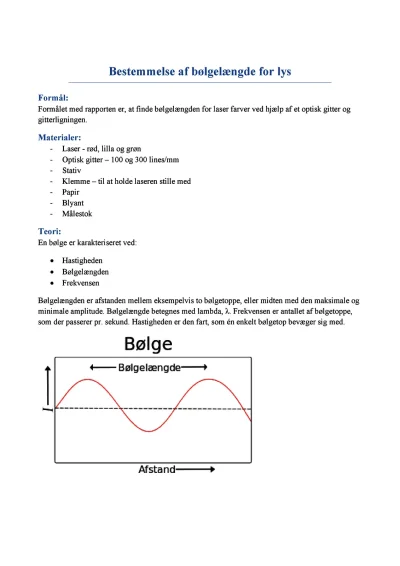

Formålet med rapporten er, at finde bølgelængden for laser farver ved hjælp af et optisk gitter og gitterligningen.
Materialer:
Laser - rød, lilla og grøn
Optisk gitter – 100 og 300 lines/mm
Stativ
Klemme – til at holde laseren stille med
Papir
Blyant
Målestok
Teori:
En bølge er karakteriseret ved:
Hastigheden
Bølgelængden
Frekvensen
Bølgelængden er afstanden mellem eksempelvis to bølgetoppe, eller midten med den maksimale og minimale amplitude. Bølgelængde betegnes med lambda, ?. Frekvensen er antallet af bølgetoppe, som der passerer pr. sekund. Hastigheden er den fart, som én enkelt bølgetop bevæger sig med.
Vi brugte gitterligningen til at beregne bølgelængderne:
? = d · sin(?n) / n
? = bølgelængde
d = gitterkonstanten
n = orden fx 1,2,3.
? = tan-1 afstanden mellem prikkerafstanden fra bord til gitter
Gitterligningen gælder for bølger der brydes i et gitter. Det kan fx være en række pæle i vandet, som bryder bølgerne. Når en bølge brydes i et gitter, vil der opstå et diffraktionsmønster
farve
vakuumbølgelængde i nm
frekvens i THz
rød
625-740
480-405
orange
590-625
510-480
gul
565-590
530-510
grøn
520-565
580-530
cyan
500-520
600-580
blå
450-500
670-600
indigo
430-450
700-670
violet
380-430
790-700
Farvernes bølgelængder
Udførsel af forsøg:
Vi startede med at stille stativet på bordet, hvorefter vi satte en laser fast. Laseren pegede ned mod bordet, hvor vi havde placeret et papir. Foran laseren stillede vi gitteret. Vi målte afstanden fra gitteret og ned il bordet. Laseren blev tændt og vi tegnede prikker af på papiret, hvorefter laseren blev slukket. Vi målte afstanden mellem de forskellige prikker, og derefter beregnede vi gennemsnit afstanden mellem prikkerne. Efter vi havde gjort det udskiftede vi laseren og gitteret. Vi brugte tre laser rød, lilla og grøn. Vi brugte også forskellige gitre, 100 og 300 line/mm.
