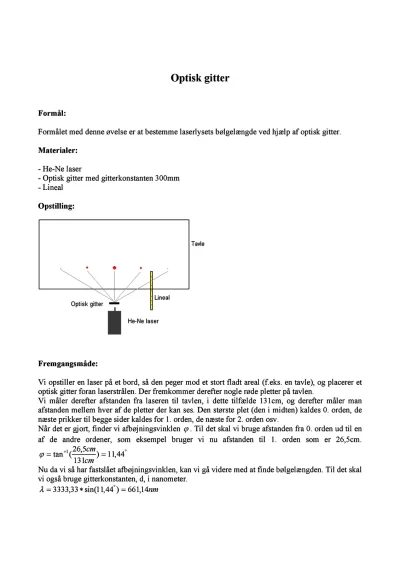

Optisk gitter: bestemmelse af laserlysets bølgelængde

Formålet med denne øvelse er at bestemme laserlysets bølgelængde ved hjælp af optisk gitter.

Materialer:

- He-Ne laser

- Optisk gitter med gitterkonstanten 300mm

- Lineal

Opstilling:

Fremgangsmåde:

Vi opstiller en laser på et bord, så den peger mod et stort fladt areal (f.eks. en tavle), og placerer et optisk gitter foran laserstrålen. Der fremkommer derefter nogle røde pletter på tavlen.

Vi måler derefter afstanden fra laseren til tavlen, i dette tilfælde 131cm, og derefter måler man afstanden mellem hver af de pletter der kan ses. Den største plet (den i midten) kaldes 0. orden, de næste prikker til begge sider kaldes for 1. orden, de næste for 2. orden osv.

Når det er gjort, finder vi afbøjningsvinklen . Til det skal vi bruge afstanden fra 0. orden ud til en af de andre ordener, som eksempel bruger vi nu afstanden til 1. orden som er 26,5cm.

Nu da vi så har fastslået afbøjningsvinklen, kan vi gå videre med at finde bølgelængden. Til det skal vi også bruge gitterkonstanten, d, i nanometer.

Resultater:

orden

y i cm

x i cm

tan

d i nm

sin

i nm

(tabel)

1. højre

26,5

131

0,2

11,44 grader

3333,33

0,198

661,14

632,8

2. højre
