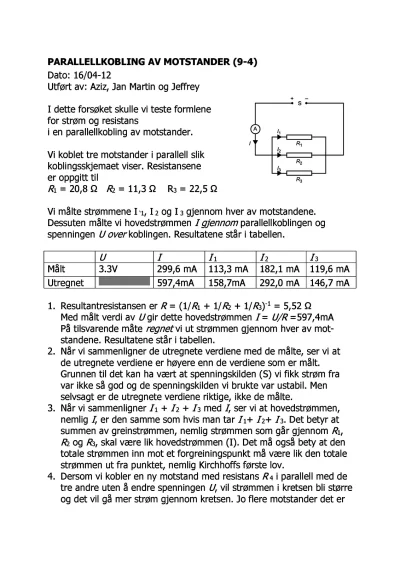

Parallellkobling af modstande

Dato: 16/04-12Utført av: [NAVN C], [NAVN A] og [NAVN B]

I dette forsøket skulle vi teste formlene

for strøm og resistansi en parallellkobling av motstander.

Vi koblet tre motstander i parallell slik koblingsskjemaet viser. Resistansene

er oppgitt til

R1 = 20,8 ? R2 = 11,3 ? R3 = 22,5 ?

Vi målte strømmene I ‘1, I 2 og I 3 gjennom hver av motstandene. Dessuten målte vi hovedstrømmen I gjennom parallellkoblingen og spenningen U over koblingen. Resultatene står i tabellen.

U

I

I 1

I 2

I 3

Målt

3.3V

299,6 mA

113,3 mA

182,1 mA

119,6 mA

Utregnet

597,4mA

158,7mA

292,0 mA

146,7 mA

Resultantresistansen er R = (1/R1 + 1/R2 + 1/R3)-1 = 5,52 ? Med målt verdi av U gir dette hovedstrømmen I = U/R =597,4mA

På tilsvarende måte regnet vi ut strømmen gjennom hver av mot-standene. Resultatene står i tabellen.

Når vi sammenligner de utregnete verdiene med de målte, ser vi atde utregnete verdiene er høyere enn de verdiene som er målt. Grunnen til det kan ha vært at spenningskilden (S) vi fikk strøm fra var ikke så god og de spenningskilden vi brukte var ustabil. Men selvsagt er de utregnete verdiene riktige, ikke de målte.
