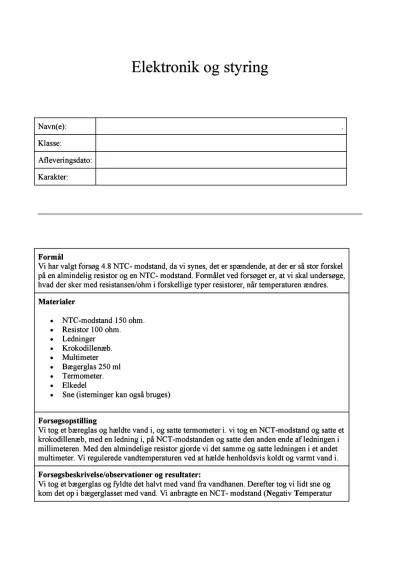

NTC-modstand og resistor: Forsøg med temperaturpåvirkning

FormålVi har valgt forsøg 4.8 NTC- modstand, da vi synes, det er spændende, at der er så stor forskel på en almindelig resistor og en NTC- modstand. Formålet ved forsøget er, at vi skal undersøge, hvad der sker med resistansen/ohm i forskellige typer resistorer, når temperaturen ændres.

Materialer

NTC-modstand 150 ohm.

Resistor 100 ohm.

Ledninger

Krokodillenæb.

Multimeter

Bægerglas 250 ml

Termometer.

Elkedel

Sne (isterninger kan også bruges)

ForsøgsopstillingVi tog et bæreglas og hældte vand i, og satte termometer i. vi tog en NCT-modstand og satte et krokodillenæb, med en ledning i, på NCT-modstanden og satte den anden ende af ledningen i millimeteren. Med den almindelige resistor gjorde vi det samme og satte ledningen i et andet multimeter. Vi regulerede vandtemperaturen ved at hælde henholdsvis koldt og varmt vand i.

Forsøgsbeskrivelse/observationer og resultater:Vi tog et bægerglas og fyldte det halvt med vand fra vandhanen. Derefter tog vi lidt sne og kom det op i bægerglasset med vand. Vi anbragte en NCT- modstand (Negativ Temperatur Coeffciet) og en almindelig resistor i bægerglasset, samt et termometer. I den ene ende af den almindelige resistor satte vi et krokodillenæb, som var koplet til en ledning og ledningen var sat til et multimeter ligeså gjorde vi med NCT-mostanden. Vi målte temperaturen på vandet og aflæste resistansen. Derefter hældte vi vandet ud og hældte varmt vand fra elkedlen op i bægerglasset med den almindelige resistor og NTC-modsatnden. Vi ændrede temperaturen på vandet i bægerglasset ved at tilføje mere og mere koldt vand. Vores resultater: Almindelig resistor NTC-modstand Temperatur Resistans/ohm Temperatur Resistans/ohm 7 grader 31,5 7 grader 113,8 18 grader 31,2 18 grader 85,0 49 grader 28,2 49 grader 31,6 51 grader 28,6 51 grader 29,0 75 grader 25,8 75 grader 11,0Graf over vores resultater Sort/blå= NTC-modstandGrå= Almindelig resistorVores resultater viser, at den almindelige resistor ikke påvirkes så nemt af temperaturen, da resistansen ikke svinger, og den ligger i et intervallet [25,8;31,5].NTC-modstanden påvirkes nemmere af temperaturen, det kan man se fordi NTC-modstandens resistans interval er [11,0;113,8]. Da vi målte resistansen ved de samme temperturer er det nemt at sammenligne vores resultater for den almindelige resistor og den NTC-modstand og ved sammenligning af resistansen af den almindelige resistor og NTC-modstanden kan vi nemt se at NTC-modstanden påvirkes meget nemmere af temperatur end den almindelige resistor bliver påvirket af temperatur. Ved lave temperature er resistansen høj.
