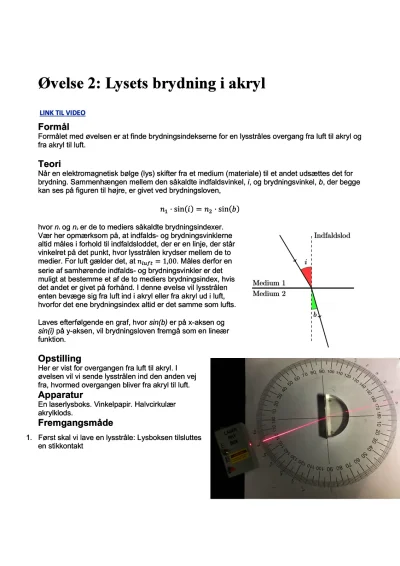

Formålet med øvelsen er at finde brydningsindekserne for en lysstråles overgang fra luft til akryl og fra akryl til luft.
Teori
Når en elektromagnetisk bølge (lys) skifter fra et medium (materiale) til et andet udsættes det for brydning. Sammenhængen mellem den såkaldte indfaldsvinkel, i, og brydningsvinkel, b, der begge kan ses på figuren til højre, er givet ved brydningsloven,
n1·sini=n2·sinb
hvor n1 og n2 er de to mediers såkaldte brydningsindexer. Vær her opmærksom på, at indfalds- og brydningsvinklerne altid måles i forhold til indfaldsloddet, der er en linje, der står vinkelret på det punkt, hvor lysstrålen krydser mellem de to medier. For luft gælder det, at nluft=1,00. Måles derfor en serie af samhørende indfalds- og brydningsvinkler er det muligt at bestemme et af de to mediers brydningsindex, hvis det andet er givet på forhånd. I denne øvelse vil lysstrålen enten bevæge sig fra luft ind i akryl eller fra akryl ud i luft, hvorfor det ene brydningsindex altid er det samme som lufts.
Laves efterfølgende en graf, hvor sin(b) er på x-aksen og sin(i) på y-aksen, vil brydningsloven fremgå som en lineær funktion.
Opstilling
Her er vist for overgangen fra luft til akryl. I øvelsen vil vi sende lysstrålen ind den anden vej fra, hvormed overgangen bliver fra akryl til luft.
