Røntgenstråling: bestemmelse af anodemateriale og Plancks konstant

Beregne Plancks konstant h vha. røntgenspektrets minimale bølgelængde

Forsøgsbeskrivelse

I røntgenapparatet sendes røntgenstråling ind på en LiF-krystal hvorpå den afbøjes den med strejfningsvinklen ?, som angives med den drejelige skive. Røntgenfotoner med lige præcis denne strejfningsvinkel dvs. en bestemt bølgelængde spejles i krystallen således, at de rammer GM-røret der er drejet 2?. Først indstilles vinklen for LiF-krystallen på 5o og vinklen for GM-røret på 10o og hermed tælles antallet af røntgenfotoner i 10 sekunder (tælletallet). Vinklen for LiF-krystallen øges med en grad og GM-røret indstilles hver gang til det dobbelte. Ved hver ny strejfningsvinkel skal tælletallet måles. Hvis der forekommer en væsentlig ændring i tælletallet ændres vinklen kun med en halv grad.

Vha af et amperemeteren sættes røntgenrørets accelerationsspænding over en resistor på 100M? og bestemmes ved at måle den strømstyrke der går gennem resistoren.

Resultater

Accelerationsspændingen i røntgenrøret U blev målt til 23000V

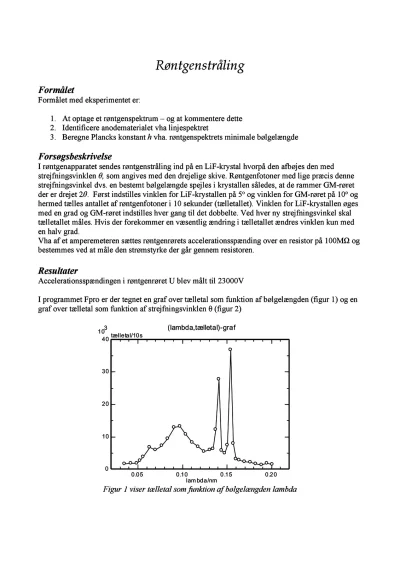

I programmet Fpro er der tegnet en graf over tælletal som funktion af bølgelængden (figur 1) og en graf over tælletal som funktion af strejfningsvinklen ? (figur 2)

Figur 1 viser tælletal som funktion af bølgelængden lambda

Figur 2 viser tælletal som funktion af strejfningsvinklen ?

Teta/grader

Tælletal/10s

Lambda/nm

2*201*10^-3*sin(teta)

5

161

0.03504

6

181

0.04202
