Formål: At bestemme laserens bølgelængde, ved brug af gitterformlen og trekantsberegning.
Anvendt apparatur: Diodelaser og stativmateriale, gitter med 100 streger, niveaubord, gitterholder, timerstrimmel og tape
Teori: Lyset fra en laser har en bestemt bølgelængde i modsætning til almindeligt dagslys, der indeholder bølgelængde fra et stort bølgelængdeinterval. Lyset fra laseren er samlet i en smal stråle som derfor gør at lyset fra en laser er meget koncentreret.
Den plet som ligger lige ud for den indga?ende stra?le kaldes 0. ordenspletten. De to punkter, som ligger nærmest 0. ordenspletten, og som ligger symmetrisk omkring denne, kaldes 1. ordenspletter. Herefter kommer to symmetrisk beliggende 2. ordenspletter, etc. En linje fra gitteret ud til en n. ordens plet betegnes en n. ordensstra?le. Vinklen som en n. ordensstra?le danner med 0. ordensstra?len betegnes med ?n. Afstanden mellem spalterne i gitteret kaldes for gitterkonstanten og betegnes med bogstavet d.
Gitterformlen: sin(?n )= (?/d) ?n

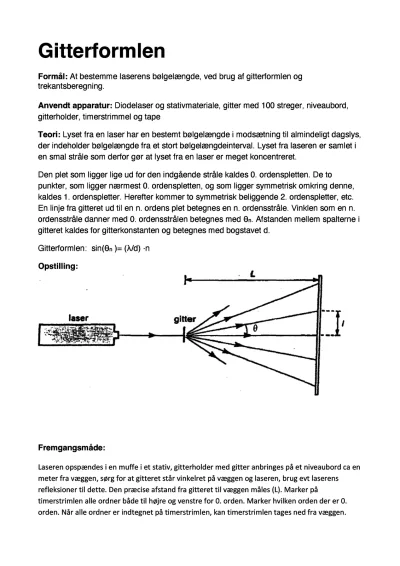

Opstilling:
Fremgangsmåde:
Laseren opspændes i en muffe i et stativ, gitterholder med gitter anbringes på et niveaubord ca en meter fra væggen, sørg for at gitteret står vinkelret på væggen og laseren, brug evt laserens refleksioner til dette. Den præcise afstand fra gitteret til væggen måles (L). Marker på timerstrimlen alle ordner både til højre og venstre for 0. orden. Marker hvilken orden der er 0. orden. Når alle ordner er indtegnet på timerstrimlen, kan timerstrimlen tages ned fra væggen. Afstanden fra 0. orden til n’te orden opmåles ved at måle afstanden fra –n’te til n’te orden og dividere med to, Således opnår man en mere præcis målinger, som gør op for skævheder, der muligvis har været under målingerne. Afstanden fra 0. til n’te orden kaldes ln og indskrives i nedenstående tabel op til 10. orden.
