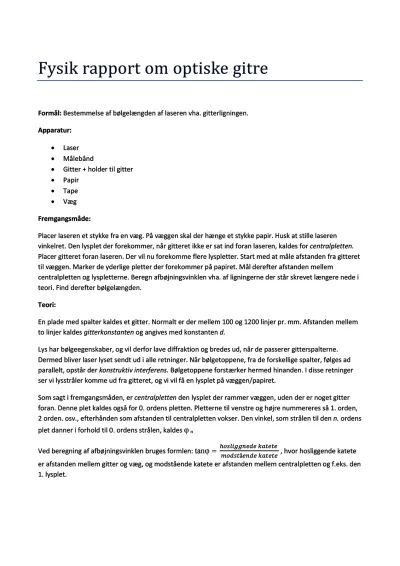

Formål: Bestemmelse af bølgelængden af laseren vha. gitterligningen.
Apparatur:
Laser
Målebånd
Gitter + holder til gitter
Papir
Tape
Væg
Fremgangsmåde:
Placer laseren et stykke fra en væg. På væggen skal der hænge et stykke papir. Husk at stille laseren vinkelret. Den lysplet der forekommer, når gitteret ikke er sat ind foran laseren, kaldes for centralpletten. Placer gitteret foran laseren. Der vil nu forekomme flere lyspletter. Start med at måle afstanden fra gitteret til væggen. Marker de yderlige pletter der forekommer på papiret. Mål derefter afstanden mellem centralpletten og lyspletterne. Beregn afbøjningsvinklen vha. af ligningerne der står skrevet længere nede i teori. Find derefter bølgelængden.
Teori:
En plade med spalter kaldes et gitter. Normalt er der mellem 100 og 1200 linjer pr. mm. Afstanden mellem to linjer kaldes gitterkonstanten og angives med konstanten d.
Lys har bølgeegenskaber, og vil derfor lave diffraktion og bredes ud, når de passerer gitterspalterne. Dermed bliver laser lyset sendt ud i alle retninger. Når bølgetoppene, fra de forskellige spalter, følges ad parallelt, opstår der konstruktiv interferens. Bølgetoppene forstærker hermed hinanden. I disse retninger ser vi lysstråler komme ud fra gitteret, og vi vil få en lysplet på væggen/papiret.
Som sagt i fremgangsmåden, er centralpletten den lysplet der rammer væggen, uden der er noget gitter foran. Denne plet kaldes også for 0. ordens pletten. Pletterne til venstre og højre nummereres så 1. orden, 2 orden. osv., efterhånden som afstanden til centralpletten vokser. Den vinkel, som strålen til den n. ordens plet danner i forhold til 0. ordens strålen, kaldes ??n
