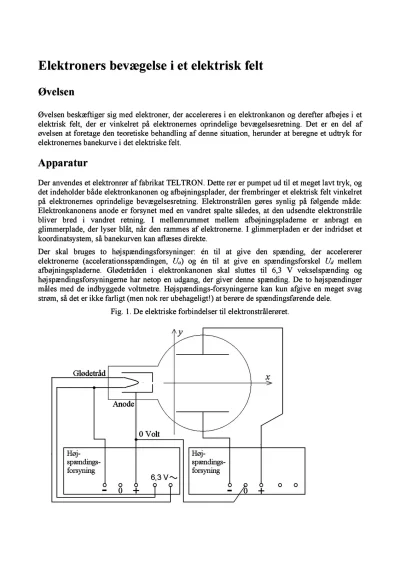

Øvelsen beskæftiger sig med elektroner, der accelereres i en elektronkanon og derefter afbøjes i et elektrisk felt, der er vinkelret på elektronernes oprindelige bevægelsesretning. Det er en del af øvelsen at foretage den teoretiske behandling af denne situation, herunder at beregne et udtryk for elektronernes banekurve i det elektriske felt.
Apparatur
Der anvendes et elektronrør af fabrikat TELTRON. Dette rør er pumpet ud til et meget lavt tryk, og det indeholder både elektronkanonen og afbøjningsplader, der frembringer et elektrisk felt vinkelret på elektronernes oprindelige bevægelsesretning. Elektronstrålen gøres synlig på følgende måde: Elektronkanonens anode er forsynet med en vandret spalte således, at den udsendte elektronstråle bliver bred i vandret retning. I mellemrummet mellem afbøjningspladerne er anbragt en glimmerplade, der lyser blåt, når den rammes af elektronerne. I glimmerpladen er der indridset et koordinatsystem, så banekurven kan aflæses direkte.
Der skal bruges to højspændingsforsyninger: én til at give den spænding, der accelererer elektronerne (accelerationsspændingen, Ua) og én til at give en spændingsforskel Ud mellem afbøjningspladerne. Glødetråden i elektronkanonen skal sluttes til 6,3 V vekselspænding og højspændingsforsyningerne har netop en udgang, der giver denne spænding. De to højspændinger måles med de indbyggede voltmetre. Højspændings-forsyningerne kan kun afgive en meget svag strøm, så det er ikke farligt (men nok rer ubehageligt!) at berøre de spændingsførende dele.
