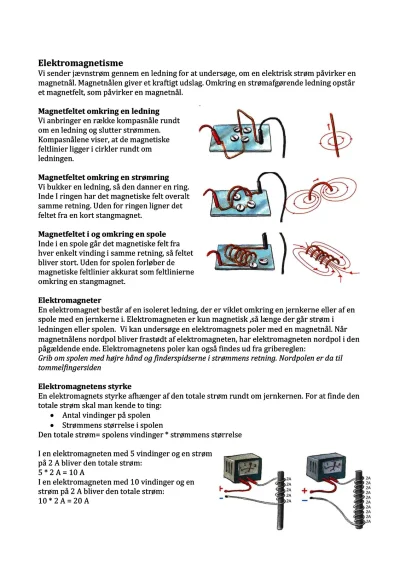

Vi sender jævnstrøm gennem en ledning for at undersøge, om en elektrisk strøm påvirker en magnetnål. Magnetnålen giver et kraftigt udslag. Omkring en strømafgørende ledning opstår et magnetfelt, som påvirker en magnetnål.
Magnetfeltet omkring en ledning
Vi anbringer en række kompasnåle rundt om en ledning og slutter strømmen. Kompasnålene viser, at de magnetiske feltlinier ligger i cirkler rundt om ledningen.
Magnetfeltet omkring en strømring
Vi bukker en ledning, så den danner en ring. Inde I ringen har det magnetiske felt overalt samme retning. Uden for ringen ligner det feltet fra en kort stangmagnet.
Magnetfeltet i og omkring en spole
Inde i en spole går det magnetiske felt fra hver enkelt vinding i samme retning, så feltet bliver stort. Uden for spolen forløber de magnetiske feltlinier akkurat som feltlinierne omkring en stangmagnet.
Elektromagneter
En elektromagnet består af en isoleret ledning, der er viklet omkring en jernkerne eller af en spole med en jernkerne i. Elektromagneten er kun magnetisk ,så længe der går strøm i ledningen eller spolen.?Vi kan undersøge en elektromagnets poler med en magnetnål. Når magnetnålens nordpol bliver frastødt af elektromagneten, har elektromagneten nordpol i den pågældende ende. Elektromagnetens poler kan også findes ud fra gribereglen:
Grib om spolen med højre hånd og finderspidserne i strømmens retning. Nordpolen er da til tommelfingersiden
