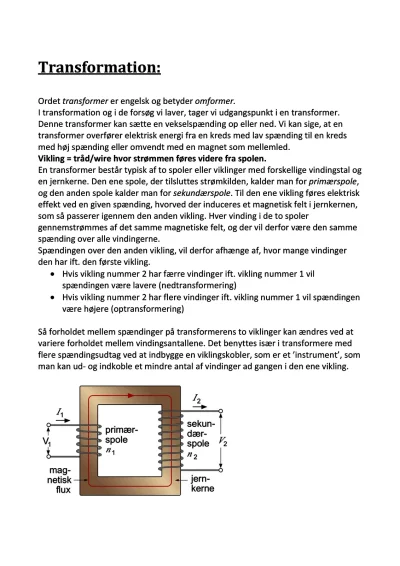

I transformation og i de forsøg vi laver, tager vi udgangspunkt i en transformer. Denne transformer kan sætte en vekselspænding op eller ned. Vi kan sige, at en transformer overfører elektrisk energi fra en kreds med lav spænding til en kreds med høj spænding eller omvendt med en magnet som mellemled.
Vikling = tråd/wire hvor strømmen føres videre fra spolen.
En transformer består typisk af to spoler eller viklinger med forskellige vindingstal og en jernkerne. Den ene spole, der tilsluttes strømkilden, kalder man for primærspole, og den anden spole kalder man for sekundærspole. Til den ene vikling føres elektrisk effekt ved en given spænding, hvorved der induceres et magnetisk felt i jernkernen, som så passerer igennem den anden vikling. Hver vinding i de to spoler gennemstrømmes af det samme magnetiske felt, og der vil derfor være den samme spænding over alle vindingerne.
Spændingen over den anden vikling, vil derfor afhænge af, hvor mange vindinger den har ift. den første vikling.
Hvis vikling nummer 2 har færre vindinger ift. vikling nummer 1 vil spændingen være lavere (nedtransformering)
Hvis vikling nummer 2 har flere vindinger ift. vikling nummer 1 vil spændingen være højere (optransformering)
Så forholdet mellem spændinger på transformerens to viklinger kan ændres ved at variere forholdet mellem vindingsantallene. Det benyttes især i transformere med flere spændingsudtag ved at indbygge en viklingskobler, som er et ’instrument’, som man kan ud- og indkoble et mindre antal af vindinger ad gangen i den ene vikling.
