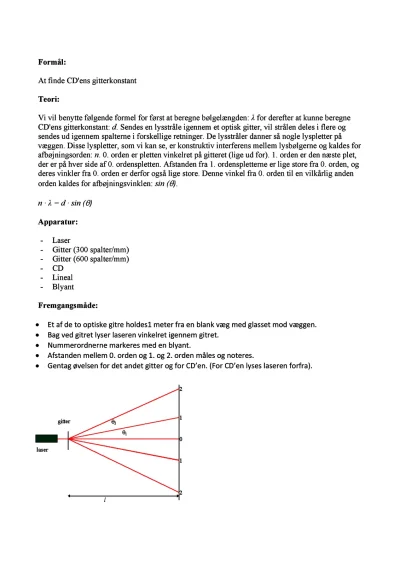

Vi vil benytte følgende formel for først at beregne bølgelængden: ? for derefter at kunne beregne CD'ens gitterkonstant: d. Sendes en lysstråle igennem et optisk gitter, vil strålen deles i flere og sendes ud igennem spalterne i forskellige retninger. De lysstråler danner så nogle lyspletter på væggen. Disse lyspletter, som vi kan se, er konstruktiv interferens mellem lysbølgerne og kaldes for afbøjningsorden: n. 0. orden er pletten vinkelret på gitteret (lige ud for). 1. orden er den næste plet, der er på hver side af 0. ordenspletten. Afstanden fra 1. ordenspletterne er lige store fra 0. orden, og deres vinkler fra 0. orden er derfor også lige store. Denne vinkel fra 0. orden til en vilkårlig anden orden kaldes for afbøjningsvinklen: sin ().
n · ? = d · sin ()
Apparatur:
Laser
Gitter (300 spalter/mm)
Gitter (600 spalter/mm)
CD
Lineal
Blyant
Fremgangsmåde:
Et af de to optiske gitre holdes1 meter fra en blank væg med glasset mod væggen.
Bag ved gitret lyser laseren vinkelret igennem gitret.
Nummerordnerne markeres med en blyant.
Afstanden mellem 0. orden og 1. og 2. orden måles og noteres.
Gentag øvelsen for det andet gitter og for CD’en. (For CD’en lyses laseren forfra).
Figur 1.1
