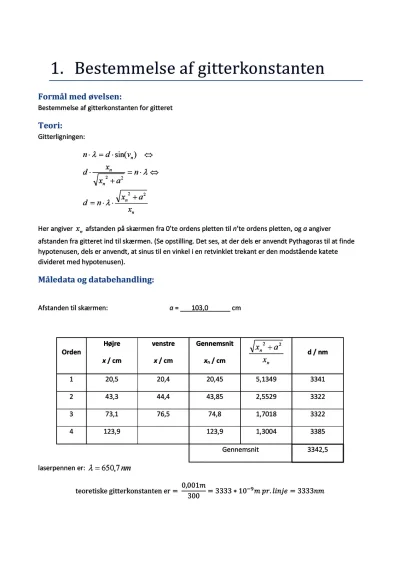

Bestemmelse af gitterkonstant og heliums spektrallinjer

Her angiver afstanden på skærmen fra 0’te ordens pletten til n’te ordens pletten, og a angiver afstanden fra gitteret ind til skærmen. (Se opstilling. Det ses, at der dels er anvendt Pythagoras til at finde hypotenusen, dels er anvendt, at sinus til en vinkel i en retvinklet trekant er den modstående katete divideret med hypotenusen).

Måledata og databehandling:

Afstanden til skærmen: a = ___103,0______ cm

Orden

Højre

x / cm

venstre

x / cm

Gennemsnit

xn / cm

d / nm

1

20,5

20,4

20,45

5,1349

3341

2

43,3

44,4

43,85

2,5529

3322

3

73,1

76,5

74,8

1,7018

3322

4

123,9

123,9

1,3004

3385

Gennemsnit

3342,5

laserpennen er:

teoretiske gitterkonstanten er= 0,001m300=3333*10-9m pr.linje=3333nm

ex. På udregning af d/nm i 2orden

2*650,7*10-9*2,5529=3322*10-9=3322d /nm

%-afvigelse:

dmålt-dteoridteori*100%

3342,5d /nm-3333nm3333nm*100%=0,28%afvigelse

Konklusion

Ud fra %-afvigelse kan jeg konstatere at vi har haft nogle præcise målinger. Forsøget har været til at regne gitterkonstanten ud, ved at kunne se hvornår lysets bølger går i interferens. Her er det så laser lampens lys der kan ses i en interferens

Spektroskopi

Formålet:

At bestemme bølgelængderne for heliums spektrallinier

Teori:

Gitterligningen:

Måledata:

Farve

Evt. lysstyrke

Afbøjningsvinkel (vn)

Ordenen (n)

?

gul

K

4

1

232

lilla

S

11

1

636
