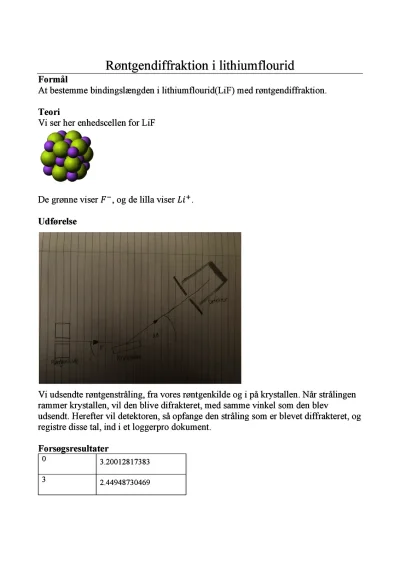

At bestemme bindingslængden i lithiumflourid(LiF) med røntgendiffraktion.
Teori
Vi ser her enhedscellen for LiF
De grønne viser F-, og de lilla viser Li+.
Udførelse
Vi udsendte røntgenstråling, fra vores røntgenkilde og i på krystallen. Når strålingen rammer krystallen, vil den blive difrakteret, med samme vinkel som den blev udsendt. Herefter vil detektoren, så opfange den stråling som er blevet diffrakteret, og registre disse tal, ind i et loggerpro dokument.
Forsøgsresultater
0
3.20012817383
3
2.44948730469
5
1.80452575684
6
3.20019836426
7
3.20023338393
8
3.19936828613
8
3.20010986328
9
3.19547424316
10
2.92376403809
10.5
8.54427185059
11
7.10745544434
11.5
3.45112915039
12
3.14781799316
13
2.75572824006
14
2.75572824006
15
2.86871579614
16
3.00675354004
17
2.48988952637
18
1.36799316406
19
1.394061098
20
1.35877685547
20.5
1.42886047363
21
2.57835083008
21.5
2.07161254883
22
3.12862243652
22.5
3.15781860352
23
2.78975524902
23.5
2.81685180664
25
0.142039686146
39
0.154144287109
31
0.341101074219
32
0.0987457275391
32.5
0.836465454102
33
0.683020019531
33.5
0.326541137695
34
0.291912841797
35
0.170448227684
36
0.210678100586
40
0.290625
Efterbehandling
Grafen ovenover er diffraktionsspektrummet. Den viser intensiteten af den afbøjede røntgenstråling, som her er funktionen af afbøjningsvinklen.
Signalerne
De tre ordner vi ser på grafen, er der hvor der er mulighed for konstruktiv interferens. Det der sker er at røntgenstrålingen rammer krystallen, hvor den så vil rammer alle de lag der er af atomer i krystallen. Her vil der blive sendt stråling ud i alle retninger. Den stråling der bliver sendt ud, vil have den samme bølgelængde, som den stråling der blev sendt ind. For at der ville kunne ske konstruktiv interferens, skal de være i fase med hinanden.
