Virtuelt elektrisk kredsløb

Vi skal bygge virtuelle elektriske kredsløb med programmet https://phet.colorado.edu/sims/html/circuit-construction-kit-dc-virtual-lab/latest/circuit-construction-kit-dc-virtual-lab_da.html

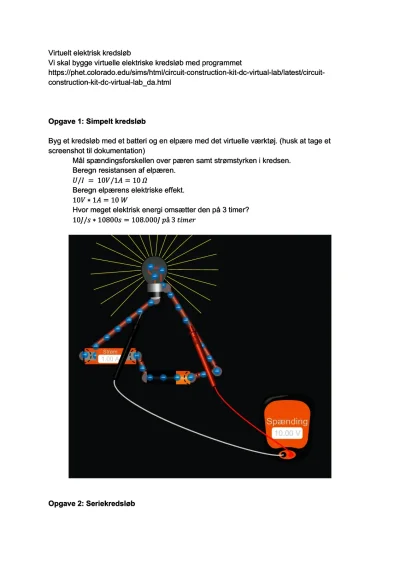

Opgave 1: Simpelt kredsløb

Byg et kredsløb med et batteri og en elpære med det virtuelle værktøj. (husk at tage et screenshot til dokumentation)

Mål spændingsforskellen over pæren samt strømstyrken i kredsen.

Beregn resistansen af elpæren.

U/I = 10V/1A=10 ?

Beregn elpærens elektriske effekt.

10V*1A=10 W

Hvor meget elektrisk energi omsætter den på 3 timer?

10J/s*10800s=108.000J på 3 timer

Opgave 2: Seriekredsløb

Byg et seriekredsløb med et batteri og to elpærer med forskellig resistans (dette kan ændres ved at trykke på pæren).

Vis ved måling, at strømstyrken er den samme i hele kredsen.

Vis ved måling, at den totale spændingsforskel over begge pærer, er summen af spændingsforskellene over hver enkel pære. (Altså U_1+U_2=U_total)

Hvis vi i stedet betragter de to komponenter(pærer) som én samlet komponent, hvilken samlet resistans ville den så have? Lad os kalde denne R_total. Dette kan jo beregnes med ohms lov, ved at bruge strømstyrken i kredsen og den totale spændingsforskel over begge pærer.

Beregn R_total ved at bruge ohms lov.

Hvad er sammenhængen mellem R_1, R_2 og R_total ? (R_1 og R_2 henviser her til resistansen af hhv. pære 1 og pære 2).

Opgave 3: Parallelkredsløb

Byg et parallelkredsløb med et batteri og to elpærer med forskellig resistans (dette kan ændres ved at trykke på pæren).
