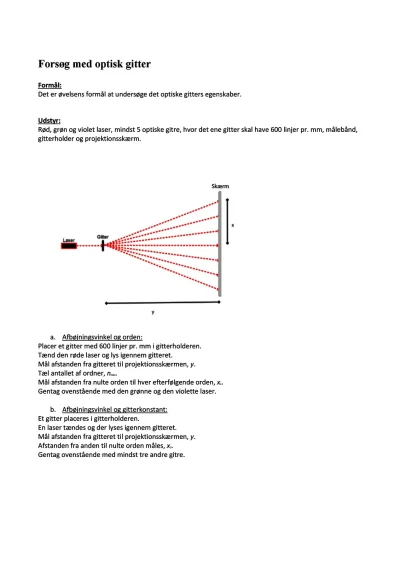

Forsøg med optisk gitter og laserlys

Det er øvelsens formål at undersøge det optiske gitters egenskaber.

Udstyr:

Rød, grøn og violet laser, mindst 5 optiske gitre, hvor det ene gitter skal have 600 linjer pr. mm, målebånd, gitterholder og projektionsskærm.

Afbøjningsvinkel og orden:

Placer et gitter med 600 linjer pr. mm i gitterholderen.

Tænd den røde laser og lys igennem gitteret.

Mål afstanden fra gitteret til projektionsskærmen, y.

Tæl antallet af ordner, nmax.

Mål afstanden fra nulte orden til hver efterfølgende orden, xn.

Gentag ovenstående med den grønne og den violette laser.

Afbøjningsvinkel og gitterkonstant:

Et gitter placeres i gitterholderen.

En laser tændes og der lyses igennem gitteret.

Mål afstanden fra gitteret til projektionsskærmen, y.

Afstanden fra anden til nulte orden måles, x2.

Gentag ovenstående med mindst tre andre gitre.

Teori:

Når en bølge passerer igennem en smal spalte, opstår der en ringbølge, der spredes i alle retninger.

Kilde: Orbit C

Hvis man har et gitter, vil der opstå mange ringbølger, der breder sig ud i alle retninger.

Der, hvor en bølgetop møder en anden bølgetop, vil disse forstærke hinanden, og der, hvor en bølgedal og en bølgetop mødes, vil disse svække hinanden. Dette kaldes henholdsvis for konstruktiv og destruktiv interferens.

Når man lyser igennem et gitter, vil der opstå et mønster, hvor der er konstruktiv interferens.
