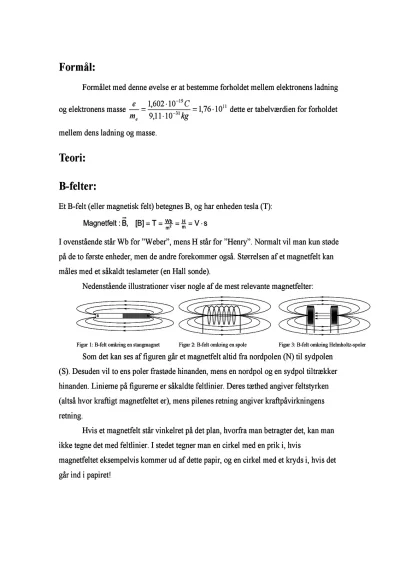

Bestemmelse af elektronens ladning/masse-forhold

Formålet med denne øvelse er at bestemme forholdet mellem elektronens ladning og elektronens masse dette er tabelværdien for forholdet mellem dens ladning og masse.

Teori:

B-felter:

Et B-felt (eller magnetisk felt) betegnes B, og har enheden tesla (T):

I ovenstående står Wb for ”Weber”, mens H står for ”Henry”. Normalt vil man kun støde på de to første enheder, men de andre forekommer også. Størrelsen af et magnetfelt kan måles med et såkaldt teslameter (en Hall sonde).

Nedenstående illustrationer viser nogle af de mest relevante magnetfelter:

Figur 2: B-felt omkring en stangmagnet

Figur 3: B-felt omkring en spole

Figur 4: B-felt omkring Helmholtz-spoler

Som det kan ses af figuren går et magnetfelt altid fra nordpolen (N) til sydpolen (S). Desuden vil to ens poler frastøde hinanden, mens en nordpol og en sydpol tiltrækker hinanden. Linierne på figurerne er såkaldte feltlinier. Deres tæthed angiver feltstyrken (altså hvor kraftigt magnetfeltet er), mens pilenes retning angiver kraftpåvirkningens retning.

Hvis et magnetfelt står vinkelret på det plan, hvorfra man betragter det, kan man ikke tegne det med feltlinier. I stedet tegner man en cirkel med en prik i, hvis magnetfeltet eksempelvis kommer ud af dette papir, og en cirkel med et kryds i, hvis det går ind i papiret!
