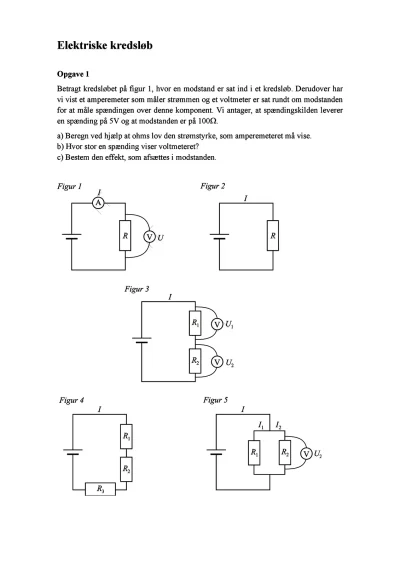

Betragt kredsløbet på figur 1, hvor en modstand er sat ind i et kredsløb. Derudover har vi vist et amperemeter som måler strømmen og et voltmeter er sat rundt om modstanden for at måle spændingen over denne komponent. Vi antager, at spændingskilden leverer en spænding på 5V og at modstanden er på 100?.
a) Beregn ved hjælp at ohms lov den strømstyrke, som amperemeteret må vise.
b) Hvor stor en spænding viser voltmeteret?
c) Bestem den effekt, som afsættes i modstanden.
Opgave 2
I kredsløbet på figur 2 har vi ikke indtegnet amperemeter og voltmeter. Du må selv tænke dig til dem. Det viser sig, at amperemeteret viser, at . Batteriet leverer en spænding på 9V.
a) Bestem størrelsen af modstanden R.
b) Bestem den effekt P, som afsættes i modstanden.
Opgave 3
Figur 3 viser to modstande, som er sat i serie. Modstandene og er på henholdsvis 100? og 200?. Spændingskilden leverer en spænding på 20V. Spørgsmålet er hvad de to voltmetre, som sidder rundt om hver sin modstand viser. For at finde ud af det må du først bestemme erstatningsmodstanden R for de to modstande.
a) Beregn erstatningsmodstanden R.
b) Beregn herefter strømstyrken I igennem hele kredsløbet.
c) Benyt endelig ohms lov til at bestemme spændingerne og over de respektive
