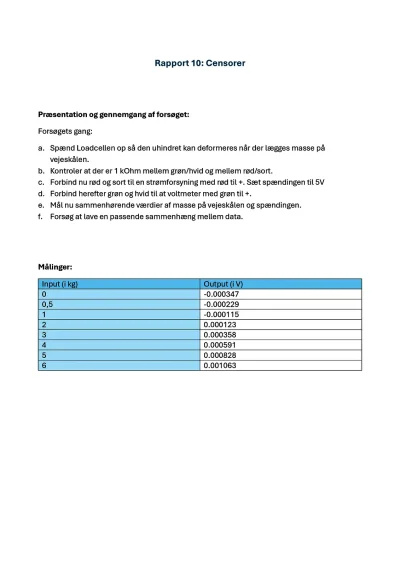

Spænd Loadcellen op så den uhindret kan deformeres når der lægges masse på vejeskålen.
Kontroler at der er 1 kOhm mellem grøn/hvid og mellem rød/sort.
Forbind nu rød og sort til en strømforsyning med rød til +. Sæt spændingen til 5V
Forbind herefter grøn og hvid til at voltmeter med grøn til +.
Mål nu sammenhørende værdier af masse på vejeskålen og spændingen.
Forsøg at lave en passende sammenhæng mellem data.
Målinger:
Input (i kg)
Output (i V)
0
-0.000347
0,5
-0.000229
1
-0.000115
2
0.000123
3
0.000358
4
0.000591
5
0.000828
6
0.001063
Graf for sammenhængen mellem Input (kraft) og output (spænding):
Grafen:
Vi har lavet et lineært fit på grafen, da dette er mest passende. Det vil sige, at grafen følger en lineær sammenhæng. Dette betyder at der er en lineær sammenhæng mellem de to variable, input og output.
Hvordan sammenhængen mellem de to variable kan anvendes til at finde kraften/massen af et ukendt lod i loadcell-tilfældet og temperaturen i PT100 tilfældet:
For at bestemme kraften (massen), af et ukendt lod i loadcell-tilfældet, indsætter vi en bestemt værdi på y’s plads (spændingen) i den udarbejdede forskrift for funktionen y=m*x+b. Vi har valgt at benytte en tilfældig spænding, som er 0,002 V. Altså indsætter vi denne og de to konstanter (m og b) og løser ligningen:
