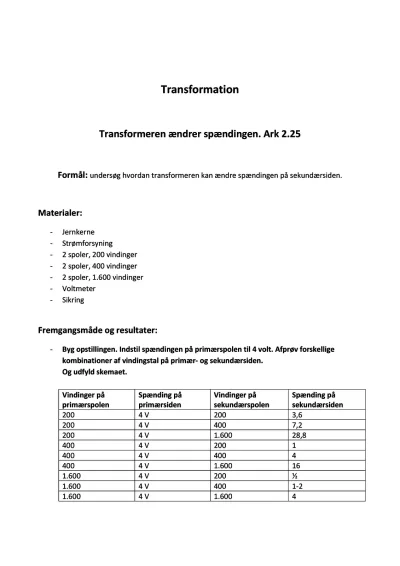

Transformation af spænding med en transformer

Formål: undersøg hvordan transformeren kan ændre spændingen på sekundærsiden.

Materialer:

Jernkerne

Strømforsyning

2 spoler, 200 vindinger

2 spoler, 400 vindinger

2 spoler, 1.600 vindinger

Voltmeter

Sikring

Fremgangsmåde og resultater:

Byg opstillingen. Indstil spændingen på primærspolen til 4 volt. Afprøv forskellige kombinationer af vindingstal på primær- og sekundærsiden.

Og udfyld skemaet.

Vindinger på primærspolen

Spænding på primærsiden

Vindinger på sekundærspolen

Spænding på sekundærsiden

200

4 V

200

3,6

200

4 V

400

7,2

200

4 V

1.600

28,8

400

4 V

200

1

400

4 V

400

4

400

4 V

1.600

16

1.600

4 V

200

½

1.600

4 V

400

1-2

1.600

4 V

1.600

4

Find ud fra skemaet en regel om forholdet mellem primær- og sekundærspolens vindingstal og primær- og sekundærspændingen.

Samme antal vindinger på primær- og sekundærside giver samme antal volt. Dobbelt så mange vindinger på sekundærsiden giver dobbelt så mange volt. Halvt så mange volt.

Konklusion:

Vi har nu lært hvordan man regner spændingen på sekundærsiden.

Hvordan transformeren kan ændre spændingen på sekundærsiden.

Transformerligning: Up *Ip = Us *Is ||

Primærspænding * Primærstrømstryrke = sekundærspænding * sekundærstrømstyrke

Højspænding:

Eledning= P * T = UAB * I* t = R* I2 *T

Teori:

En transformator består af en kraftig rektangulær jernkerne, hvorom der er viklet to spoler. Disse to spoler kaldes primærspolen og sekundærspolen. Man kan finde en transformer uden for ens huse, de gør sådan at man får strøm til sit hus og evt. til naboernes huse. I mobil opladeren, hårtørrer, Solarium, radio, tv, vaskemaskine, biler osv.
