Transformer: Halvering af spænding

Formålet med dette forsøg er, at finde en metode til at halvere den volt vi sender igennem kredløbet.

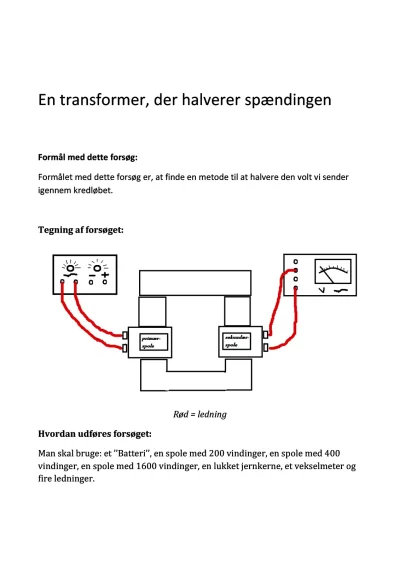

Tegning af forsøget:

Rød = ledning

Hvordan udføres forsøget:

Man skal bruge: et ’’Batteri’’, en spole med 200 vindinger, en spole med 400 vindinger, en spole med 1600 vindinger, en lukket jernkerne, et vekselmeter og fire ledninger.

Først starter man med, at lave en opstilling, som vidst på tegningen. Derefter skal du forsøge at finde ud af hvor mange vindinger den primære spole skal have, og den sekundære spole skal have.

Derefter sætter du batteriet på 8 volt i vekselstrøm, og aflæser så på vekselmeteret om den er faldet til 4. Vis ikke skal man evt. bytte om på spolerne.

I dette forsøg hvor man skal halvere volten, er man nød til at bruge 400 volt i den primær-spole , og 200 volt i den sekundær-spole.

På grund af at den primær-spole har dobbelt så mange vindinger, som den sekundær-spole halvere den volten når den kører igennem kredsløbet.

200: 400 = 0,5 = dobbelt så lille ( volten bliver halveret)

Forsøgsresultater:

Da vi have sat 400 vindingers spolen i den primære og 200 vindingers spolen i den sekunder. Faldt de 8 volt, som vi sendte gennem kredsløbet til 4 volt. Præcis som forsøgets formål.
