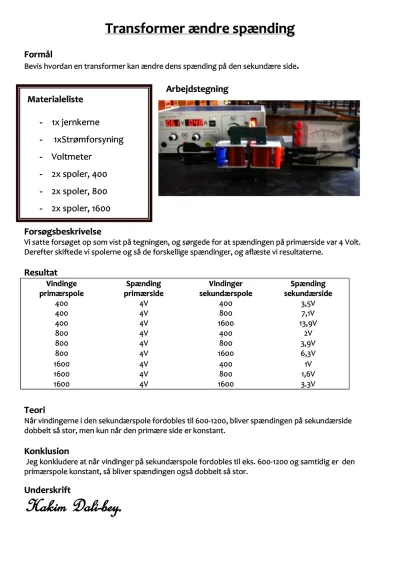

Transformer ændre spænding
Formål
Bevis hvordan en transformer kan ændre dens spænding på den sekundære side.
Materialeliste 1x jernkerne 1xStrømforsyning Voltmeter 2x spoler, 400
Arbejdstegning
Forsøgsbeskrivelse
Vi satte forsøget op som vist på tegningen, og sørgede for at spændingen på primærside var 4 Volt. Derefter skiftede vi spolerne og så de forskellige spændinger, og aflæste vi resultaterne.
Resultat
Vindinge primærspole 400 400 400 800 800 800 1600 1600 1600 Spænding primærside 4V 4V 4V 4V 4V 4V 4V 4V 4V Vindinger sekundærspole 400 800 1600 400 800 1600 400 800 1600 Spænding sekundærside 3,5V 7,1V 13,9V 2V 3,9V 6,3V 1V 1,6V 3.3V
Teori
Når vindingerne i den sekundærspole fordobles til 600-1200, bliver spændingen på sekundærside dobbelt så stor, men kun når den primære side er
Uddrag fra opgaven
Transformer ændre spænding Formål Bevis hvordan en transformer kan ændre dens spænding på den sekundære side. Materialeliste 1x jernkerne 1xStrømforsyning Voltmeter 2x spoler, 400 2x spoler, 800 2x spoler, 1600 Arbejdstegning Forsøgsbeskrivelse Vi satte forsøget op som vist på tegningen, og sørgede for at spændingen på primærside var 4 Volt. Derefter skiftede vi spolerne og så de forskellige spændinger, og aflæste vi resultaterne. Resultat Vindinge primærspole Spænding primærside Vindinger sekundærspole Spænding sekundærside 400 4V 400 3,5V 400 4V 800 7,1V 400 4V 1600 13,9V 800 4V 400 2V 800 4V 800 3,9V 800 4V 1600 6,3V 1600 4V 400 1V
