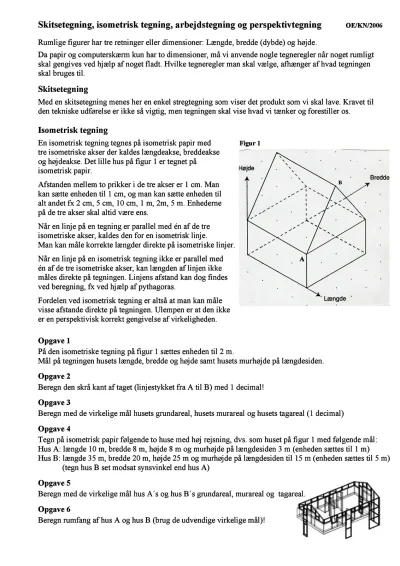

Skitsetegning, isometrisk tegning, arbejdstegning og perspektivtegning OE/KN/2006
Rumlige figurer har tre retninger eller dimensioner: Længde, bredde (dybde) og højde.
Da papir og computerskærm kun har to dimensioner, må vi anvende nogle tegneregler når noget rumligt
skal gengives ved hjælp af noget fladt. Hvilke tegneregler man skal vælge, afhænger af hvad tegningen
skal bruges til.
Skitsetegning
Med en skitsetegning menes her en enkel stregtegning som viser det produkt som vi skal lave. Kravet til
den tekniske udførelse er ikke så vigtig, men tegningen skal vise hvad vi tænker og forestiller os. Isometrisk tegning
En isometrisk tegning tegnes på isometrisk papir med Figur 1
tre isometriske akser der kaldes længdeakse, breddeakse
og højdeakse. Det lille hus på figur 1 er tegnet på
isometrisk papir.
Afstanden mellem to prikker i de tre akser er 1 cm. Man B
kan sætte enheden til 1 cm, og man kan sætte enheden til
alt andet fx 2 cm, 5 cm, 10 cm, 1 m, 2m, 5 m. Enhederne
på de tre akser skal altid være ens.
Når en linje på en tegning er parallel med én af de tre
isometriske akser, kaldes den for en isometrisk linje.
Man kan måle korrekte længder direkte på isometriske linjer.
