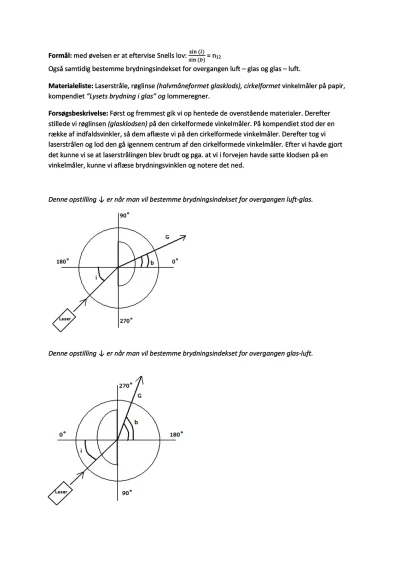

Formål: med øvelsen er at eftervise Snells lov: sin?(i)sin?(b) = n12 Også samtidig bestemme brydningsindekset for overgangen luft – glas og glas – luft.
Materialeliste: Laserstråle, røglinse (halvmåneformet glasklods), cirkelformet vinkelmåler på papir, kompendiet ”Lysets brydning i glas” og lommeregner.
Forsøgsbeskrivelse: Først og fremmest gik vi op hentede de ovenstående materialer. Derefter stillede vi røglinsen (glasklodsen) på den cirkelformede vinkelmåler. På kompendiet stod der en række af indfaldsvinkler, så dem aflæste vi på den cirkelformede vinkelmåler. Derefter tog vi laserstrålen og lod den gå igennem centrum af den cirkelformede vinkelmåler. Efter vi havde gjort det kunne vi se at laserstrålingen blev brudt og pga. at vi i forvejen havde satte klodsen på en vinkelmåler, kunne vi aflæse brydningsvinklen og notere det ned.
Denne opstilling ? er når man vil bestemme brydningsindekset for overgangen luft-glas.
Denne opstilling ? er når man vil bestemme brydningsindekset for overgangen glas-luft.
Måleresultater:
Medie
overgang
Indfalds
vinkel
Brydnings
vinkel
Sin (i)
Sin (b)
Sin (i)Sin (b)
Brydnings
Indeks
n
Luft - Glas
15?
10?
0,26
0,17
0,260,17
1,5
20?
15?
0,34
0,258
0,340,258
1,317
30?
20?
0,50
0,34
0,500,34
1,47
45?
28?
0,707
0,47
0,7070,47
1,51
80?
40?
0,98
0,64
0,980,64
1,53
Glas - Luft
15?
