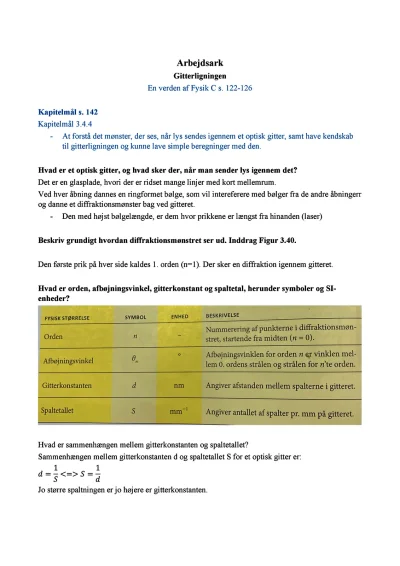

At forstå det mønster, der ses, når lys sendes igennem et optisk gitter, samt have kendskab til gitterligningen og kunne lave simple beregninger med den.
Hvad er et optisk gitter, og hvad sker der, når man sender lys igennem det?
Det er en glasplade, hvori der er ridset mange linjer med kort mellemrum.
Ved hver åbning dannes en ringformet bølge, som vil intereferere med bølger fra de andre åbningerr og danne et diffraktionsmønster bag ved gitteret.
Den med højst bølgelængde, er dem hvor prikkene er længst fra hinanden (laser)
Beskriv grundigt hvordan diffraktionsmønstret ser ud. Inddrag Figur 3.40.
Den første prik på hver side kaldes 1. orden (n=1). Der sker en diffraktion igennem gitteret.
Hvad er orden, afbøjningsvinkel, gitterkonstant og spaltetal, herunder symboler og SI-enheder?
Hvad er sammenhængen mellem gitterkonstanten og spaltetallet?
Sammenhængen mellem gitterkonstanten d og spaltetallet S for et optisk gitter er:
d=1S<=>S=1d
Jo større spaltningen er jo højere er gitterkonstanten.
Læs Eksempel 3.12 (s. 123) og lav Opgave 3.49 (s. 124).
Opgave 3.49
Der er vist to forskellige optiske gitre i figur 3.41
Bestem spaltetallet for hvert af gitrene og c. Beregn gitterkonstanten for hvert af gitrene. Angiv resultaterne i enheden nm.
300 linjer pr. mm
d=1S=1300 mm-1=0,003333 mm-1=0,0333·106=3330 nm
