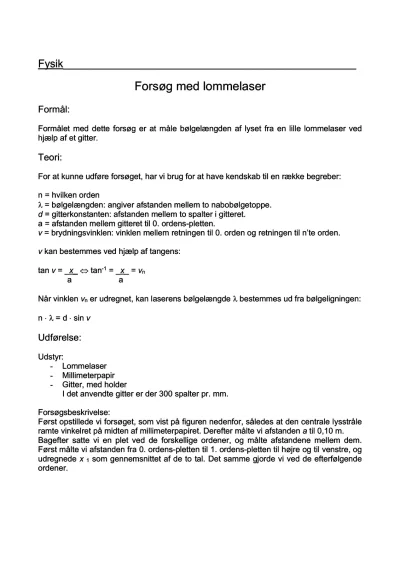

Måling af bølgelængde fra lommelaser med gitter

Formålet med dette forsøg er at måle bølgelængden af lyset fra en lille lommelaser ved hjælp af et gitter.

Teori:

For at kunne udføre forsøget, har vi brug for at have kendskab til en række begreber:

n = hvilken orden

? = bølgelængden: angiver afstanden mellem to nabobølgetoppe.

d = gitterkonstanten: afstanden mellem to spalter i gitteret.

a = afstanden mellem gitteret til 0. ordens-pletten.

v = brydningsvinklen: vinklen mellem retningen til 0. orden og retningen til n’te orden.

v kan bestemmes ved hjælp af tangens:

tan v = _x_ tan-1 = _x_ = vn

a a

Når vinklen vn er udregnet, kan laserens bølgelængde ? bestemmes ud fra bølgeligningen:

n ? = d sin v

Udførelse:

Udstyr:

Lommelaser

Millimeterpapir

Gitter, med holder

I det anvendte gitter er der 300 spalter pr. mm.

Forsøgsbeskrivelse:

Først opstillede vi forsøget, som vist på figuren nedenfor, således at den centrale lysstråle ramte vinkelret på midten af millimeterpapiret. Derefter målte vi afstanden a til 0,10 m.

Bagefter satte vi en plet ved de forskellige ordener, og målte afstandene mellem dem. Først målte vi afstanden fra 0. ordens-pletten til 1. ordens-pletten til højre og til venstre, og udregnede x 1 som gennemsnittet af de to tal. Det samme gjorde vi ved de efterfølgende ordener.
