Elinstallationer og motorteori: GF Hovedopgave

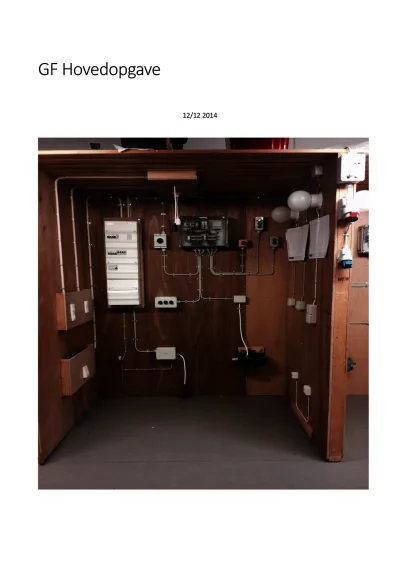

GF Hovedopgave

12/12 2014

Indholdsfortegnelse

Formål…………………………...........................

………..……….s.3

Indledning………………………………………….....

……..………….s.3

Krav til installationen……………………………..

………………s.3-4

Telefonstik……………………………………………..

………..………s. 5

Lysgrupper……………………………………………..

……….…….s. 5-6

HPFI/sumstrømstransformer. ………………..

……..……..s. 6-7

Jordspyd/ beskyttelse leder……………………

…………..……s. 7

Beskyttelse af strømkreds i styrekredsen.

………………..s. 7

Motorteori……………………………………………..

……………..s. 7-8

Stykliste………………………………………………….

…………..s. 9-10

Tidsforbrug…………………………………………….

………….s.10-11

Kvalitetssikring……………………………………….

……………….s.11

Konklusion……………………………………………..

………………s.12

Bilag……………………………………………………….

…………s.12-23

Formål

Formålet med projektet er, at få et bredere kendskab til diverse elinstallationer, samt at få et indblik i en rapport over standens installation.

Indledning

I denne opgave skulle vi installere forskellige installationer. Der skulle være en udendørs installation med synlige kabler, indendørs installation med skjult rør installation, en styring og en gruppetavle med jordspyd, samt en elmåler. Vi startede ud med at pille den daværende stand ned, som det tidligere hold havde lavet. Her kunne vi sætte os ind i opgaven, ved at se hvordan den anden gruppe havde ført deres stand op, der kunne give nogle ideer til vores eget projekt med standen. Dette kunne hjælpe lidt, så det ikke virkede alt for uoverskueligt at planlægge vores tidsplan for projektet. Dermed kunne vi gå i gang med vores stand. Se oversigt over komponentplacering i bilag (6)

Krav til installationen

IndendørsI indendørs installation har vi brugt et lampestik udtag og et lampeudtag, der skal sidde på loftet. Det hele skulle være installeret i en skjult rørinstallation. Den ene lampe skulle lyse igennem et korrespondance system med 2 korrespondance afbrydere. Den er forbundet sammen i en A korrespondance. Vi har valgt en A korrespondance, selvom en B korrespondance havde været mere optimalt at lave, da der alligevel skulle fører en fase igennem hver forfra dåse. Ledningerne er ført igennem et 16 mm rør. Men til ovnen er der ført 20 mm, da ledningerne til ovnen er på 2,5 mm2, for ledningerne skal kunne holde op til 16 A, som er et krav til 16 A. Det er illustreret på tegningen nedenunder over indendørs installationen. Stikkontakteren er sat 110 cm over gulvet, som er den alm. anvendelse højde for afbrydere. Kapslingsklasse kravet til indendørs installation er på IP20. 2 står for beskyttelse imod faste legeme, mens 0 står for beskyttelse imod væsker. Se bilag (4)
