Thermoform projekt: Fremstilling af Star Wars Clone Trooper masker

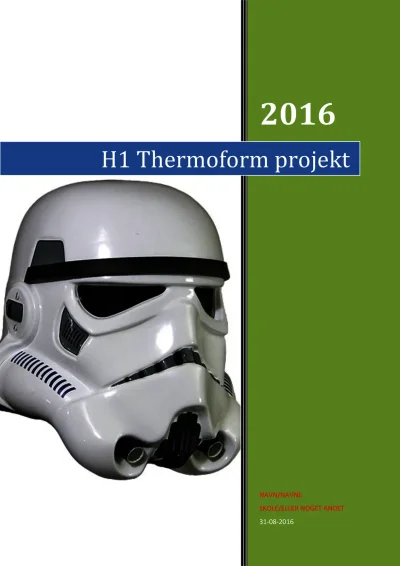

H1 Thermoform projekt

2016

NAVN/NAVNE

SKOLE/ELLER NOGET ANDET

31-08-2016

Indhold

Forord:2

Styrings Diagram:3

Funktions beskrivelse:3

Pneumatisk opstilling:4

Emnetegning5

Indkørings skema:6

Drift kort:6

Konklusion:6

Kvalitets krav:7

Konklusion:7

Netværksmetode:8

Formningsforhold:8

Trækprøve:9

Dokumentation for valg af materiale:10

Materiale identifikation:10

Overordnet Konklusion:11

Forord:

Vi har fået til opgave at lave en maskine til at lave Star Wars Clone Trooper fastelavnmasker til en producent i Thailand.

Første opgave er at få lavet et styrings diagram til vores maskine, og derefter bygge den.

Derefter skal vi køre tests på maskinen med formen for at finde de optimale drift data.

Vi skal blandt andet have stillet kvalitetskrav, og se om form/maskine kan leve op til kravene.

Styrings Diagram:

Funktions beskrivelse:

Når startknappen 1,2 bliver aktiveret sender 1,1 luft til Spændejerncylinder 1,0 som efter den når sin plus position påvirker 2,2.

2,2 aktiverer 2,1 som sender luft til varmecylinder 2,0 som efter den har nået sin plus position aktiverer på 2,3/3,2 der derefter sender luft videre til to timere 2,01 og 3,01.

Når timeren når det rigtige tryk sender 2,01 luft til 2,1 der sender cylinder 2,0 til sin minus position, og 3,01 sender luft til 3,1 der sender Formbordcylinder 3,0 i sin plus position, der også starter timer 3,02 og aktiverer 1,3.
