Kunden ønsker at vi opsætter lavvoltbelysning i toiletrummet. Der er indkøbt 5 stk.
12V halogenspots á 20W.
Der mangler dog en transformer som din virksomhed skal levere.
Hvilken transformer kan anvendes?
Vi har valgt følgende transformer, da den er billigst og samtidigt levere korrekt spænding og kan håndtere den strøm den skal udsættes for.
Hvor stor bliver I1?

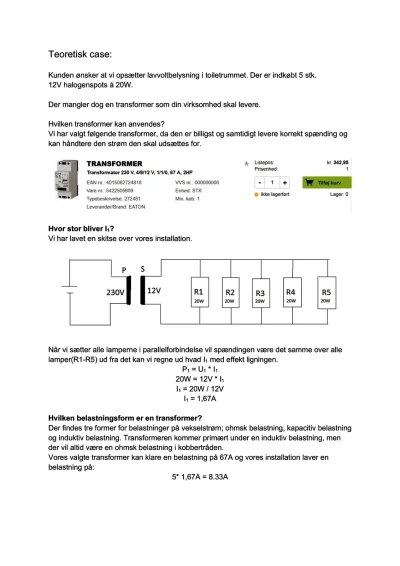

Vi har lavet en skitse over vores installation.
Når vi sætter alle lamperne i parallelforbindelse vil spændingen være det samme over alle lamper(R1-R5) ud fra det kan vi regne ud hvad I1 med effekt ligningen.
P1 = U1 * I1
20W = 12V * I1
I1 = 20W / 12V
I1 = 1,67A
Hvilken belastningsform er en transformer?
Der findes tre former for belastninger på vekselstrøm; ohmsk belastning, kapacitiv belastning og induktiv belastning. Transformeren kommer primært under en induktiv belastning, men der vil altid være en ohmsk belastning i kobbertråden.
Vores valgte transformer kan klare en belastning på 67A og vores installation laver en belastning på:
5* 1,67A = 8.33A
Spørgsmål, love og paragrafer:
Hvordan bestemmes faserækkefølgen i stikledningen?
Den bestemmes i forhold til hvordan man montere faserne fra forsyningsnettet på målerens klemmerække fra venstre mod højre. Der er tre faser, en brun, sort og grå, samt en nul der er blå. Faserækkefølgen bliver bestemt af forsynings firmaet, I vores tilfælde er første fase brun, anden fase sort, og tredje fase grå derefter vores nul, den blå. Man sætter altid den “nye” strøm på venstre og den målte strøm på højre.
