Når der skal måles strøm og spænding i et givent elektrisk kredsløb, tages der højde for om det er en serie- eller parallel forbindelse. Serieforbindelsen er kendetegnet ved at komponenterne i kredsen sidder i forlængelse af hinanden eller i serie. I serieforbindelsen er strømmen ens i hele kredsen, mens spændingen bliver delt, derfor kaldes en serieforbindelse også for en spændingsdeler. Kirchhoffs anden lov siger: ”Den samlede spænding er lig med summen af delspændingerne”. Så et givent antal volt, der sendes ind i et kredsløb, forsvinder ikke, men bliver i en serieforbindelse fordelt over modstandene, svarerne til den oprindelige spænding. En parallelforbindelse kendes, modsat serieforbindelsen, som en strømdeler. I parallelforbindelsen sidder kredsens komponenter parallelt til hinanden. Spændingen er ens over kredsens komponenter, men strømmen differerer mellem komponenterne. Ifølge Kirchhoffs første lov: ”Den strøm der løber til et knudepunkt, er lig med summen af strøm der løber fra knudepunktet”. Strømmen forsvinder ikke, men bliver sidst i kredsen samlet til samme mængde, som da den kom ind i kredsen.
Metode

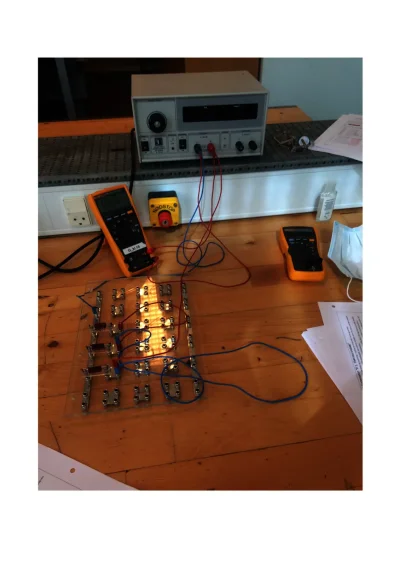

Strømmen i et givent kredsløb kan måles med et amperemeter. Amperemeteret indsættes serielt i et kredsløb og vil der måle strømmen i enheden ampere. Spændingen måles med et voltmeter, som indsættes parallelt på kredsløbet. F.eks. til at måle spændingen over en modstand, magen til det afbillede kredsløb.
