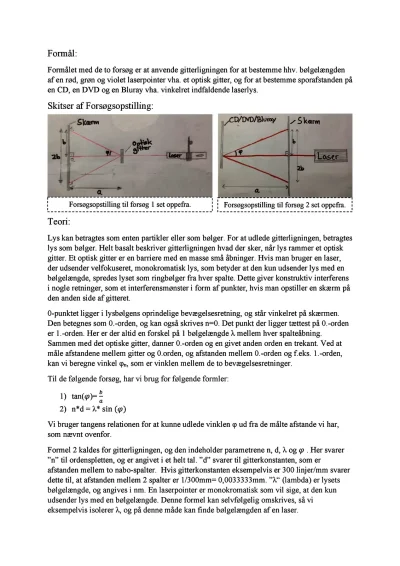

Formålet med de to forsøg er at anvende gitterligningen for at bestemme hhv. bølgelængden af en rød, grøn og violet laserpointer vha. et optisk gitter, og for at bestemme sporafstanden på en CD, en DVD og en Bluray vha. vinkelret indfaldende laserlys.
Forsøgsopstilling til forsøg 2 set oppefra.
leftForsøgsopstilling til forsøg 1 set oppefra.
rightSkitser af Forsøgsopstilling:
Teori:
Lys kan betragtes som enten partikler eller som bølger. For at udlede gitterligningen, betragtes lys som bølger. Helt basalt beskriver gitterligningen hvad der sker, når lys rammer et optisk gitter. Et optisk gitter er en barriere med en masse små åbninger. Hvis man bruger en laser, der udsender velfokuseret, monokromatisk lys, som betyder at den kun udsender lys med en bølgelængde, spredes lyset som ringbølger fra hver spalte. Dette giver konstruktiv interferens i nogle retninger, som et interferensmønster i form af punkter, hvis man opstiller en skærm på den anden side af gitteret.
0-punktet ligger i lysbølgens oprindelige bevægelsesretning, og står vinkelret på skærmen. Den betegnes som 0.-orden, og kan også skrives n=0. Det punkt der ligger tættest på 0.-orden er 1.-orden. Her er der altid en forskel på 1 bølgelængde ? mellem hver spalteåbning. Sammen med det optiske gitter, danner 0.-orden og en givet anden orden en trekant. Ved at måle afstandene mellem gitter og 0.orden, og afstanden mellem 0.-orden og f.eks. 1.-orden, kan vi beregne vinkel ?n, som er vinklen mellem de to bevægelsesretninger.
