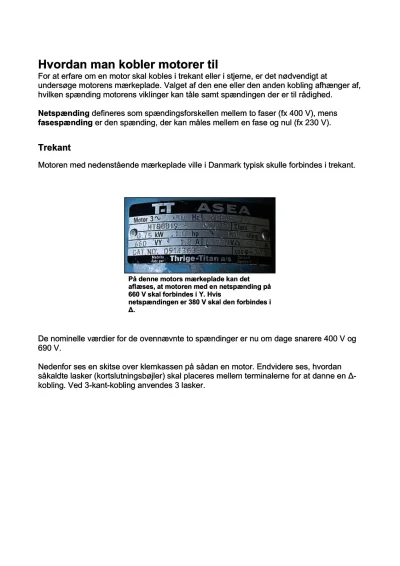

For at erfare om en motor skal kobles i trekant eller i stjerne, er det nødvendigt at undersøge motorens mærkeplade. Valget af den ene eller den anden kobling afhænger af, hvilken spænding motorens viklinger kan tåle samt spændingen der er til rådighed.
Netspænding defineres som spændingsforskellen mellem to faser (fx 400 V), mens fasespænding er den spænding, der kan måles mellem en fase og nul (fx 230 V).
Trekant
Motoren med nedenstående mærkeplade ville i Danmark typisk skulle forbindes i trekant.
På denne motors mærkeplade kan det aflæses, at motoren med en netspænding på 660 V skal forbindes i Y. Hvis netspændingen er 380 V skal den forbindes i ?.
De nominelle værdier for de ovennævnte to spændinger er nu om dage snarere 400 V og 690 V.
Nedenfor ses en skitse over klemkassen på sådan en motor. Endvidere ses, hvordan såkaldte lasker (kortslutningsbøjler) skal placeres mellem terminalerne for at danne en ?-kobling. Ved 3-kant-kobling anvendes 3 lasker.
Motor koblet i trekant
Til venstre et overskueligt diagram over ledningsforbindelserne i en ?-kobling. De sorte rektangler symboliserer motorens viklinger. Til højre ses motorklemkassen med 6 tilslutningsklemmer. De blå streger viser laskerne, der sørger for, at motorens viklinger kobles i ?.
På diagrammet fremgår det tydeligt, at ved ?-kobling bliver motorens enkelte viklinger udsat for netspændingen - hver ende af en vikling har forbindelse til hver sin fase.
