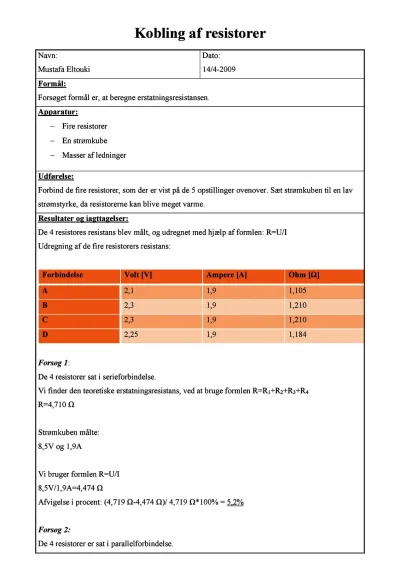

Kobling af resistorer
Navn:
[NAVN A]
Dato:
14/4-2009
Formål:
Forsøget formål er, at beregne erstatningsresistansen.
Apparatur:
Fire resistorer
En strømkube
Masser af ledninger
Udførelse:
Forbind de fire resistorer, som der er vist på de 5 opstillinger ovenover. Sæt strømkuben til en lav strømstyrke, da resistorerne kan blive meget varme.
Resultater og iagttagelser:
De 4 resistores resistans blev målt, og udregnet med hjælp af formlen: R=U/I
Udregning af de fire resistorers resistans:
Forbindelse
Volt [V]
Ampere [A]
Ohm [?]
A
2,1
1,9
1,105
B
2,3
1,9
1,210
C
2,3
1,9
1,210
D
2,25
1,9
1,184
Forsøg 1:
De 4 resistorer sat i serieforbindelse.
Vi finder den teoretiske erstatningsresistans, ved at bruge formlen R=R1+R2+R3+R4
R=4,710 ?
Strømkuben målte:
8,5V og 1,9A
Vi bruger formlen R=U/I
8,5V/1,9A=4,474 ?
Afvigelse i procent: (4,719 ?-4,474 ?)/ 4,719 ?*100% = 5,2%
Forsøg 2:
De 4 resistorer er sat i parallelforbindelse.
Vi finder den teoretiske erstatningsresistans, ved atcbruge formelen: 1/R=1/R1+1/R2+1/R3+1/R4
R=1/(1/1,105 ?+1/1,210?+1/1,210 ?+1/1,184 ?)=0,294?
Strømkuben målte:
0,7V og 1,94A
0,7V/1,94A=0,361?
Afvigelse i procent: (0,361?-0,294 ?)/ 0,361?*100 % = 18,6 %
Forsøg 3:
Vi starter med at finde en erstatningsmodstand for AB og så en erstatningsresistans for CD, med formlen for serieforbindelse. Bagefter udregner vi den færdige erstatningsresistans ved at sætte de to erstatningsresistanser ind i parallelforbindelse formlen:
