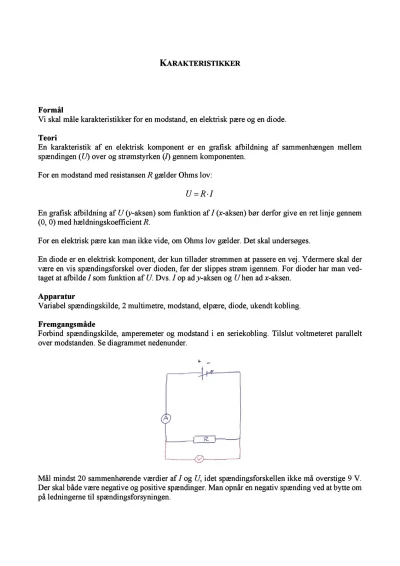

Vi skal måle karakteristikker for en modstand, en elektrisk pære og en diode.
Teori
En karakteristik af en elektrisk komponent er en grafisk afbildning af sammenhængen mellem spændingen (U) over og strømstyrken (I) gennem komponenten.
For en modstand med resistansen R gælder Ohms lov:
En grafisk afbildning af U (y-aksen) som funktion af I (x-aksen) bør derfor give en ret linje gennem (0, 0) med hældningskoefficient R.
For en elektrisk pære kan man ikke vide, om Ohms lov gælder. Det skal undersøges.
En diode er en elektrisk komponent, der kun tillader strømmen at passere en vej. Ydermere skal der være en vis spændingsforskel over dioden, før der slippes strøm igennem. For dioder har man vedtaget at afbilde I som funktion af U. Dvs. I op ad y-aksen og U hen ad x-aksen.
Apparatur
Variabel spændingskilde, 2 multimetre, modstand, elpære, diode, ukendt kobling.
Fremgangsmåde
Forbind spændingskilde, amperemeter og modstand i en seriekobling. Tilslut voltmeteret parallelt over modstanden. Se diagrammet nedenunder.
Mål mindst 20 sammenhørende værdier af I og U, idet spændingsforskellen ikke må overstige 9 V. Der skal både være negative og positive spændinger. Man opnår en negativ spænding ved at bytte om på ledningerne til spændingsforsyningen.
For elpæren laves forsøget på samme måde som ved modstanden, dog må spændingsforskellen ikke overstige 6 V.
