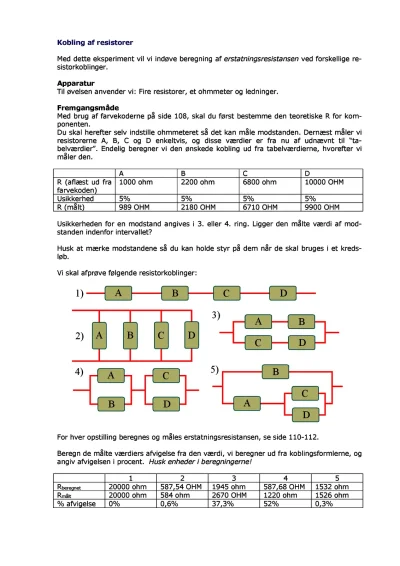

Kobling af resistorer: beregning og måling

Med dette eksperiment vil vi indøve beregning af erstatningsresistansen ved forskellige resistorkoblinger.

Apparatur

Til øvelsen anvender vi: Fire resistorer, et ohmmeter og ledninger.

Fremgangsmåde

Med brug af farvekoderne på side 108, skal du først bestemme den teoretiske R for komponenten.

Du skal herefter selv indstille ohmmeteret så det kan måle modstanden. Dernæst måler vi resistorerne A, B, C og D enkeltvis, og disse værdier er fra nu af udnævnt til “tabelværdier”. Endelig beregner vi den ønskede kobling ud fra tabelværdierne, hvorefter vi måler den.

A

B

C

D

R (aflæst ud fra farvekoden)

1000 ohm

2200 ohm

6800 ohm

10000 OHM

Usikkerhed

5%

5%

5%

5%

R (målt)

989 OHM

2180 OHM

6710 OHM

9900 OHM

Usikkerheden for en modstand angives i 3. eller 4. ring. Ligger den målte værdi af modstanden indenfor intervallet?

Husk at mærke modstandene så du kan holde styr på dem når de skal bruges i et kredsløb.

Vi skal afprøve følgende resistorkoblinger:

For hver opstilling beregnes og måles erstatningsresistansen, se side 110-112.

Beregn de målte værdiers afvigelse fra den værdi, vi beregner ud fra koblingsformlerne, og angiv afvigelsen i procent. Husk enheder i beregningerne!

1

2

3

4

5

Rberegnet

20000 ohm

587,54 OHM

1945 ohm
