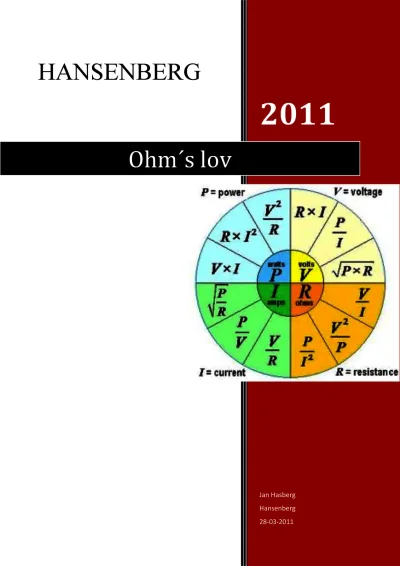

Ohms lov og elektriske beregninger

HANSENBERGOhm´s lov

2011

Jan Hasberg

Hansenberg

28-03-2011

OHMS` LOV

1) Sæt kryds for rigtig måleenhed:

A) Spænding måles i: Watt P: VoltU

: AmpereI

B) Strøm måles i: OhmR

: VoltU

: AmpereI

C) Modstand måles i : OhmR

: VoltU

: AmpereI

D) Effekt måles i : WattP

: VoltU

: AmpereI

3) Elektriske beregninger:

1. 12v , 6AOhm__________________

2. 24V , 6AOhm__________________

3. 12V , 12AOhm__________________

4. 12V , 1½ ohmA __________________

5. R = 5 , I = 6U __________________

6. R = 2 , I = 6U __________________

7. I = 3 , U = 12R __________________

8. U = 12 , I = 1P __________________

9. U = 12 , I = 100P __________________

10. U = 6 , I = 200P __________________

11. P = 600 , U = 12I __________________

12. P = 200 , U = 12I __________________

13. P = 240 , I = 60R ___________________

14. P = 12 , I = 4R ___________________

15. U = 12 , R = 12P __________________

16. U = 24 , R = 2P __________________

MODSTANDE

SERIE/PARALLEL

Seriekoblede modstande:

Beregn den samlede modstand i et kredsløb, hvori der indgår flg. modstande.

1)

R1 = 30 ohm , R2 = 20 ohm , R3 = 90 ohm , R4 = 60 ohm , R5 = 10 ohm.
