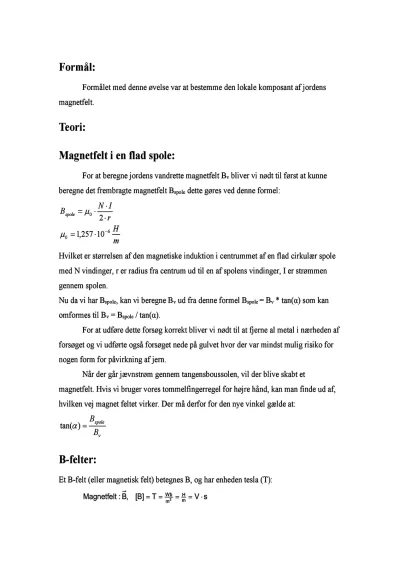

Bestemmelse af jordens magnetfelt

Formålet med denne øvelse var at bestemme den lokale komposant af jordens magnetfelt.

Teori:

Magnetfelt i en flad spole:

For at beregne jordens vandrette magnetfelt Bv bliver vi nødt til først at kunne beregne det frembragte magnetfelt Bspole dette gøres ved denne formel:

Hvilket er størrelsen af den magnetiske induktion i centrummet af en flad cirkulær spole med N vindinger, r er radius fra centrum ud til en af spolens vindinger, I er strømmen gennem spolen.

Nu da vi har Bspole, kan vi beregne Bv ud fra denne formel Bspole = Bv * tan(?) som kan omformes til Bv = Bspole / tan(?).

For at udføre dette forsøg korrekt bliver vi nødt til at fjerne al metal i nærheden af forsøget og vi udførte også forsøget nede på gulvet hvor der var mindst mulig risiko for nogen form for påvirkning af jern.

Når der går jævnstrøm gennem tangensboussolen, vil der blive skabt et magnetfelt. Hvis vi bruger vores tommelfingerregel for højre hånd, kan man finde ud af, hvilken vej magnet feltet virker. Der må derfor for den nye vinkel gælde at:

B-felter:

Et B-felt (eller magnetisk felt) betegnes B, og har enheden tesla (T):

I ovenstående står Wb for ”Weber”, mens H står for ”Henry”. Normalt vil man kun støde på de to første enheder, men de andre forekommer også. Størrelsen af et magnetfelt kan måles med et såkaldt teslameter (en Hall sonde).
