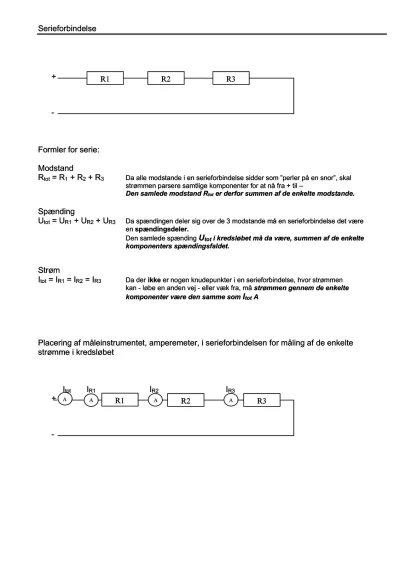

Serieforbindelse
R3
R2
R1
+
-
Formler for serie:
Modstand
Rtot = R1 + R2 + R3 Da alle modstande i en serieforbindelse sidder som ”perler på en snor”, skal strømmen parsere samtlige komponenter for at nå fra + til – Den samlede modstand Rtot er derfor summen af de enkelte modstande.
SpændingUtot = UR1 + UR2 + UR3 Da spændingen deler sig over de 3 modstande må en serieforbindelse det være en spændingsdeler.
Den samlede spænding Utot i kredsløbet må da være, summen af de enkelte komponenters spændingsfaldet.
StrømItot = IR1 = IR2 = IR3 Da der ikke er nogen knudepunkter i en serieforbindelse, hvor strømmen kan - løbe en anden vej - eller væk fra, må strømmen gennem de enkelte komponenter være den samme som Itot A
Placering af måleinstrumentet, amperemeter, i serieforbindelsen for måling af de enkelte strømme i kredsløbet
R1
Itot IR1 IR2 IR3
A
A
A
A
R2
R3
+
-
Parallelforbindelse
knudepunkter
+
R3
R2
R1
-
Formler for parallelforbindelser:
1 1 1 1
Rtot = R1 + R2 + R3 Summen af de enkelte modstande, lagt sammen reciprokt, er lig med den reciprokke værdi af Rtot Da alle modstande i en parallelforbindelse, har fælles forbindelse til + (plus) på det ene ben og fælles forbindelse til – (minus) på det andet ben, vil strømmen fordele sig til de enkelte komponenter, for at nå fra + til – via de enkelte knudepunkter. Den samlede modstand Rtot i en parallelforbindelse er derfor mindre end den mindste modstand i kredsløbet.
