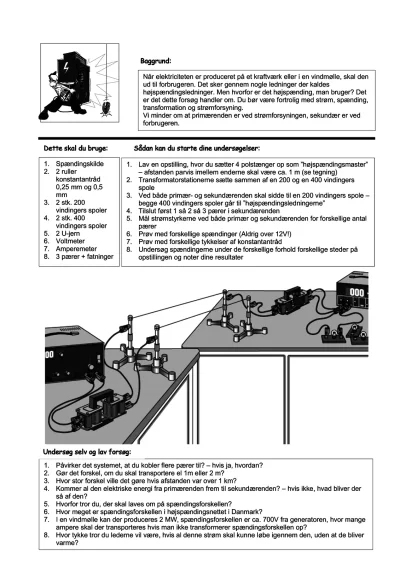

Når elektriciteten er produceret på et kraftværk eller i en vindmølle, skal den ud til forbrugeren. Det sker gennem nogle ledninger der kaldes højspændingsledninger. Men hvorfor er det højspænding, man bruger? Det er det dette forsøg handler om. Du bør være fortrolig med strøm, spænding, transformation og strømforsyning.
Vi minder om at primærenden er ved strømforsyningen, sekundær er ved forbrugeren.
Dette skal du bruge:
Spændingskilde
2 ruller konstantantråd 0,25 mm og 0,5 mm
2 stk. 200 vindingers spoler
2 stk. 400 vindingers spoler
2 U-jern
Voltmeter
Amperemeter
3 pærer + fatninger
Sådan kan du starte dine undersøgelser:
Lav en opstilling, hvor du sætter 4 polstænger op som ”højspændingsmaster” – afstanden parvis imellem enderne skal være ca. 1 m (se tegning)
Transformatorstationerne sætte sammen af en 200 og en 400 vindingers spole
Ved både primær- og sekundærenden skal sidde til en 200 vindingers spole – begge 400 vindingers spoler går til ”højspændingsledningerne”
Tilslut først 1 så 2 så 3 pærer i sekundærenden
Mål strømstyrkerne ved både primær og sekundærenden for forskellige antal pærer
Prøv med forskellige spændinger (Aldrig over 12V!)
Prøv med forskellige tykkelser af konstantantråd
Undersøg spændingerne under de forskellige forhold forskellige steder på opstillingen og noter dine resultater
Undersøg selv og lav forsøg:
